For model Florenz 20350, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1960/1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM84 ECL86 EL84
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Florenz 20350 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 383 x 272 mm / 24.4 x 15.1 x 10.7 inch
Notes NF-Stereo
Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 389.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1960/61

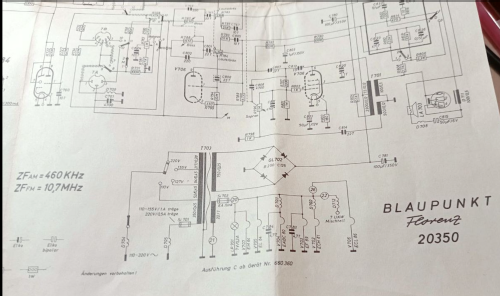

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3220 models, 2904 with images and 2226 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Florenz 20350
Threads: 1 | Posts: 2
Hits: 663     Replies: 1
Blaupunkt Florenz 20350 Audio-Anschluss
Christoph Lentl
08.Feb.20
  1

Geehrte Radiomuseum-Freunde,

ich bin Neuling im Museum und Anfänger im Radiobasteln (das grosse Wort Restauration möchte ich noch nicht benützen). Als solcher wagte ich mich an einen Blaupunkt Florenz 20350 und unterzog denselben einer Kondensatorkur, die er nachweislich bitter nötig hatte. Ebenso erneuerte ich das Skalenseil für den AM-Teil. Beim folgenden Zusammenbau des Radios fiel mir ein blauer Draht auf, der sich zwischenzeitlich von seiner Lötstelle gelöst hatte. Dieser Draht befindet sich in einem Drahtbündel, welches zur separaten Lautsprecherplatine (Frequenzweiche) führt, auf welcher die Audio-Kondensatoren sitzen. Ich füge 2 Bilder bei, auf denen diese blaue Kabel ebenso wie das Kabelbündel mittels roten Markierungspfeilen gut zu erkennen sein sollten. Diese blaue Kabel ist übrigens die kürzeste Kabel im ganzen Bündel.

Kann mir bitte jemand mit einem Rat helfen, zu welchem Anschluss dieser Draht gehört. Ich habe den Schaltplan studiert, kann ihn aber in diesem Detail nicht interpretieren.

Nachtrag 07.03.2020.   Da hat sich doch tatsächlich ein Mitglied meiner erbarmt. Schon einen Tag nach meiner Annonce bekam ich ein generöses Hilfsangebot von Thomas Schnitzenbaumer im Allgäu. In seiner Werkstatt angekommen war der Fehler schnell gefunden und behoben. Herr Schnitzenbaumer hat mich gleich mit einer üppigen Grundausstattung an Röhren (geschenkt!) ausgestattet und meinen Blaupunkt Florenz auch in vielen Details noch auf Vordermann gebracht. Vielen Dank Herr Schnitzenbaumer!









Attachments

Bernhard Nagel
21.Mar.20
  2

Danke für den erfolgreichen Nachtragsbericht. Das Problem ist damit gelöst und das ? kann mit dieser Antwort entfernt werden.
