Frankfurt ab X 436001; Blaupunkt Ideal, (ID = 743774) Car Radio

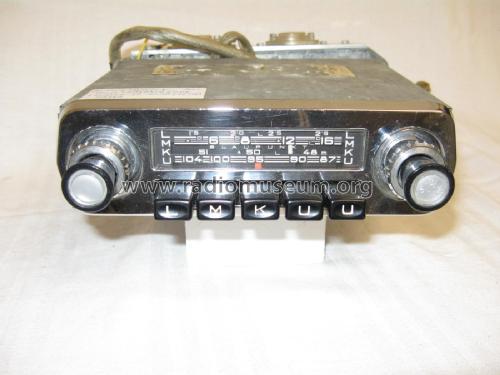

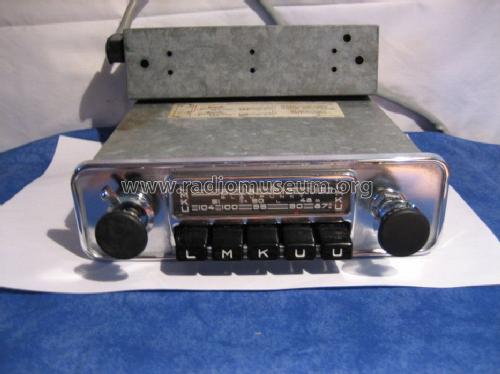

Blaupunkt Ideal,: Frankfurt ab X 436001 [Car Radio] ID = 743774 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Frankfurt ab X 436001, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1966/1967 Category: Car Radio, perhaps also + sound player/recorder
Semiconductors (the count is only for transistors) 12: AF106 AF106 AF126 AF126 AF126 AF121 AF121 AC126 or. AC151 or. AC171 AC126 AC153 or. AC128 AD150 AD150 AA112 SIS20 Z4B4,3 E30C60
schematic requested
Main principle Superheterodyne (common); ZF/IF 460 or 452/10700 kHz
Tuned circuits 8 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6, 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 7 W (unknown quality)
from Radiomuseum.org Model: Frankfurt ab X 436001 - Blaupunkt Ideal, Berlin,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 178 x 50 x 147 mm / 7 x 2 x 5.8 inch
Notes

NF-Ausgangsleistung bei 6 V = 5 W.
Omnimat-Wählautomatik.
Wellenbereichstasten: LW, MW, KW, 2x UKW;
UKW Frequenzbereich: 87-104 MHz; Tonblende;
DIN-Anschluss Buchse für externe Tonquellen;
Betriebsspannung: 6 / 12 Volt Minus oder Plus an Masse (umschaltbar);

Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Price in first year of sale 389.00 DM
External source of data erb
Source of data Handbuch VDRG 1966/1967

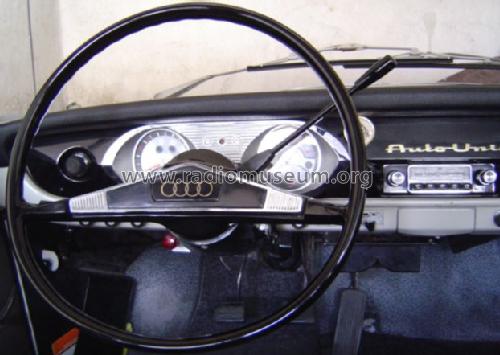

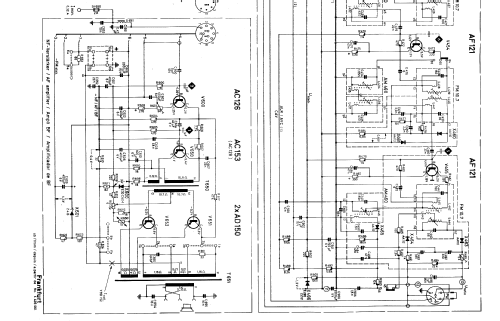

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3228 models, 2899 with images and 2211 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.


Collection of a member from D
Collection of a member from D




Forum contributions about this model
Blaupunkt Ideal,: Frankfurt ab X 436001
Threads: 1 | Posts: 5
Hits: 14767     Replies: 4
Blaupunkt Frankfurt: Wie Jahrgänge 1964-66 unterscheiden?
Jürgen Stichling
03.Mar.07
  1 Geräte zuvor heißen Frankfurt TR bzw. ATR, Geräte danach haben statt der getrennten Gehäuse für Empfangsteil und NF-Teil ein Einblockgehäuse.
Wer weiß, wie sich die folgenden Geräte äußerlich bzw. per Typennummer unterscheiden lassen:
1964
1965
1966
Mein Gerät trägt auf dem seitlichen Aufkleber den Namen Frankfurt und wohl die Typennummer 491805 (die "9" ist nicht ganz sicher).
Die Tasten gab es in den Farben schwarz oder elfenbein, das ist also kein Kriterium.
Jürgen Stichling
04.Mar.07
  2
vielen Dank Herr Winter, da werde ich an meinem Gerät nachschauen.

--------------------------------------------------

Hallo Herr Stichling,

die Blaupunkt Autoradios haben vor der Seriennummer einen Buchstaben für Gerätebaujahr 1963/64 ein U,
1964/65 ein V 1965/66 ein W. Die genaue Bezeichnung lautet dann z.B für 1963/64 Blaupunkt Frankfurt Serie U.

mit freundlichen Grüßen

Richard Winter
Jürgen Stichling
04.Mar.07
  3
Vielen Dank Herr Janscheidt, das schränkt die Auswahl doch wieder ein bisschen ein. Die Antwort von Herrn Winter hilft Ihnen vielleicht bei der Identifikation der Schaltbilder weiter.

----------------------------------------------------------------------------------

Hallo Herr Stichling,
auf die Schnelle finde ich in den Jahrbüchern nur folgende Unterschiede:
1964: Wellenbereiche 2xU, 2xM, L
1965: Wellenbereiche 2XU, K, M, L
1966: wie `65, jedoch etwas andere Transistorbestückung.
Alle 3 Serien sind 2-Block-Geräte
Schaltungen müsste ich haben, leider stehen keine Jahreszahlen darauf.
Ich sende dieses als Mail, da ich auf Ihre Frage im Forum nicht antworten kann.

Mit freundlichen Grüssen
Rigo Janscheidt
Jürgen Stichling
04.Mar.07
  4 Herr Winter meldete U, V, W, somit passt das X in die Reihenfolge und müsste demnach noch 1966/67 sein, da ab 67/68 Einblockgerät. Hat jemand einen Nachweis dafür?

Gerade sehe ich: Herr Winter hat einen entsprechenden Änderungsvorschlag für das 66er Modell angebracht, ist also gesichert.
Jürgen Stichling
05.Mar.07
  5 Vielen Dank an Herrn Winter, der mir folgendes zukommen ließ:

hier eine Aufstellung zum leichteren zuordnen der Baujahre für Blaupunkt Autoradios:

Serie K 1956/57
Serie S 1957/58
Serie G 1958/59
Serie Q 1959/60
Serie D 1960/61
Serie E 1961/62
Serie T 1962/63
Serie U 1963/64
Serie V 1964/65
Serie W 1965/66
Serie X 1966/67
Serie Y 1967/68
Serie Z 1968

ab 1969 wurden folgende Seriennummern verwendet:

1969   7 639 ... (Edit: kein Schreibfehler! die "39" wurde hier und 1979 verwendet, siehe auch die entsprechenden Modelle in RMorg)
1970   7 630 ...
1971   7 631 ...
1972   7 632 ...
1973   7 633 ...
1974   7 634 ...
1975   7 635 ...
1976   7 636 ...
1977   7 637 ...
1978   7 638 ...
1979   7 639 ...
1980   7 640 ...
