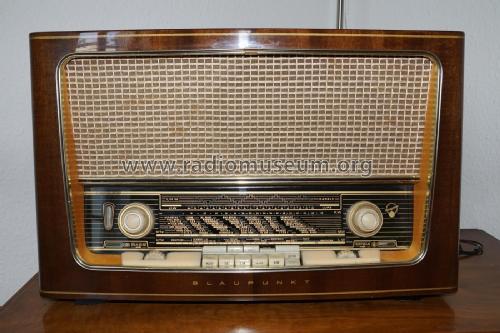

Granada 2525; Blaupunkt Ideal, (ID = 2011842) Radio
Blaupunkt Ideal,: Granada 2525 [Radio] ID = 2011842 1400x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Granada 2525 dunkel, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM84 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 127, 155, 220, 240 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Granada 2525 [dunkel] - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 580 x 383 x 253 mm / 22.8 x 15.1 x 10 inch
Notes drehbare, abschaltb. Ferrit-Antenne für MW u. LW / KW-Lupe / Lautsprecher: 1 Front-Lautspr. oval 260 x 180 mm - 2 dyn. 3-D Seitenstrahler 100 mm Gehäuse: Nußbaum dunkel
Net weight (2.2 lb = 1 kg) 10.2 kg / 22 lb 7.5 oz (22.467 lb)
Price in first year of sale 339.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1958/59


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3132 models, 2784 with images and 2122 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Granada 2525
Threads: 1 | Posts: 2
Hits: 1665     Replies: 1
blaupunkt: 2525; Granada Magisches Auge. bei UKW nicht
Christian Enzesberger
24.Feb.14
  1

Hallo!

Bräuchte mal Hilfe.
Nachdem ich den Gleichrichter gewechselt hatte und einen Fehler im Wellenbereichsschalter beseitigt, sowie die üblichen Kondensatoren erneuert hatte, geht das Radio nun.
Der Empfang könnte beser sein und bei UKW regt sich das magische Auge nicht.
Balken bleiben offen!
Spannung am Ratioelko = -0,046 V.
Ratio-Elko erneuert, EABC80 erneuert, bringt nichts!

Wer kann mir da einen Rat geben...

Danke und viele Grüsse!!!
Sorry, weil der Beitrag so viele Zeilen hat, aber sonst meckert die  Seite ich hätte in zu langes Wort benutzt!
Leerzeilen entfernt.

Heinz Höger
16.Mar.14
  2

Hallo Herr Enzesberger,

Wie sieht es denn mit den anderen Rö.aus ? Bei diesem sehr sparsamen ZF Verstärker sollte

alles in topform sein. Also Ströme und Spannungen kontrollieren. Hier gilt auch das altbewährte

Wort ganz besonders : Der beste Empfänger ist die Antenne. Damit ist aber nicht ein Stück

Draht gemeint,sondern eine richtige UKW Antenne und die auch noch möglichst hoch.

Wenn das alles ok, könnte man auch mal den Abgleich überprüfen.Hierzu die Anleitung des

Herstellers benutzen. Ein korrekter Abgleich wird evt. auch noch etwas mehr Signal bringen.

Viel Erfolg !

Heinz Höger
