Köln bis M 99000 mit Selectomat

Köln bis M 99000; Blaupunkt Ideal, (ID = 148601) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 147889) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 147890) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 147891) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 148568) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 148569) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 148570) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 148571) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 148572) Car Radio

Köln bis M 99000; Blaupunkt Ideal, (ID = 148574) Car Radio
Köln bis M 99000; Blaupunkt Ideal, (ID = 2490066) Car Radio Köln bis M 99000; Blaupunkt Ideal, (ID = 147537) Car Radio
Köln bis M 99000; Blaupunkt Ideal, (ID = 675498) Car Radio Köln bis M 99000; Blaupunkt Ideal, (ID = 1094312) Car Radio
Köln bis M 99000; Blaupunkt Ideal, (ID = 1546567) Car Radio Köln bis M 99000; Blaupunkt Ideal, (ID = 1760132) Car Radio
Köln bis M 99000; Blaupunkt Ideal, (ID = 1943599) Car Radio Köln bis M 99000; Blaupunkt Ideal, (ID = 1943600) Car Radio
Köln bis M 99000; Blaupunkt Ideal, (ID = 1943601) Car Radio Köln bis M 99000; Blaupunkt Ideal, (ID = 2097110) Car Radio
Use red slider bar for more.
Köln bis M 99000; Blaupunkt Ideal, (ID = 2490066) Car Radio

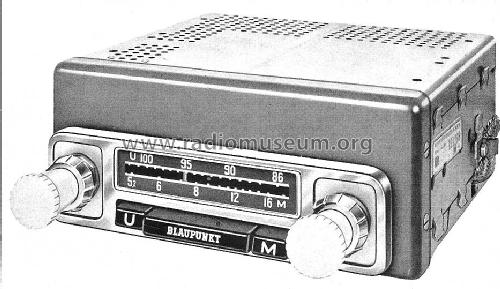

Blaupunkt Ideal,: Köln bis M 99000 [Car Radio] ID = 2490066 1400x918
Select picture or schematic to display from thumbnails on the right and click for download.
For model Köln bis M 99000 mit Selectomat, Blaupunkt (Ideal), Berlin, später Hildesheim:
ricardo.ch_1102731262, Verk. BigJag67

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1954/1955 Category: Car Radio, perhaps also + sound player/recorder
Valves / Tubes 8: ECC85 EF89 ECH81 EBF80 EABC80 EC92 ECC81 EL84
Semiconductors (the count is only for transistors) SM702/1Z or. SM702/2Z B250C110
Main principle ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6 or 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: Köln bis M 99000 [mit Selectomat] - Blaupunkt Ideal, Berlin,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 183 x 76 x 168 mm / 7.2 x 3 x 6.6 inch
Notes

Mit Sendersuchlauf "Selectomat Stationsfinder". Zweiteilig.
Stromversorgungsteil mit Endstufe: 187 x 117 x 73 mm.
Zerhacker: SM702/1z für 6 V, SM702/2z für 12 V

Spannungsumstellung von 6 auf 12 V und umgekehrt durch entprechende Lötbrücken, siehe Fotos.

Price in first year of sale 469.00 DM
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55
Mentioned in Rundfunk-Phono-Fernseh-Katalog 1954/55, S.112 (Thiele)
Literature/Schematics (1) -- Original-techn. papers.
