LU780W

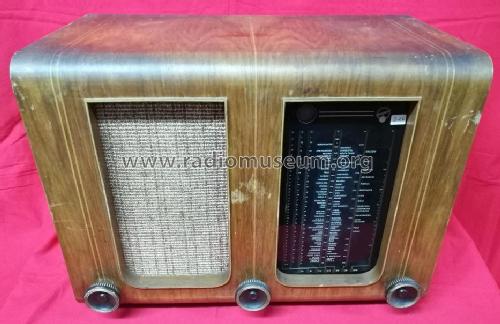

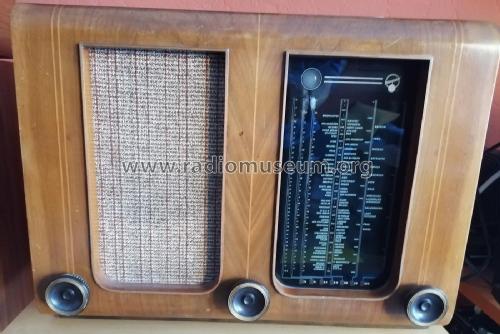

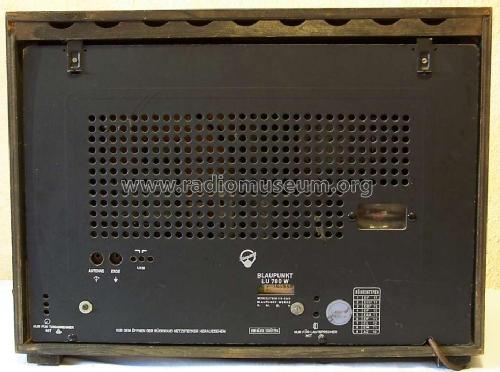

LU780W; Blaupunkt Ideal, (ID = 38326) Radio
LU780W; Blaupunkt Ideal, (ID = 2898) Radio LU780W; Blaupunkt Ideal, (ID = 11640) Radio
LU780W; Blaupunkt Ideal, (ID = 11641) Radio LU780W; Blaupunkt Ideal, (ID = 11642) Radio
LU780W; Blaupunkt Ideal, (ID = 11643) Radio LU780W; Blaupunkt Ideal, (ID = 298953) Radio
LU780W; Blaupunkt Ideal, (ID = 298954) Radio LU780W; Blaupunkt Ideal, (ID = 298955) Radio
LU780W; Blaupunkt Ideal, (ID = 298957) Radio LU780W; Blaupunkt Ideal, (ID = 1136780) Radio
Use red slider bar for more.
LU780W; Blaupunkt Ideal, (ID = 2898) Radio
Blaupunkt Ideal,: LU780W [Radio] ID = 2898 858x615
Select picture or schematic to display from thumbnails on the right and click for download.
For model LU780W, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: EF11 ECH11 EBF15 EF15 EM11 EF11 EAA11 EL12 AZ12
Main principle Superhet with RF-stage; ZF/IF 473 kHz; 2 AF stage(s)
Tuned circuits 7 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 26 cm = 10.2 inch
Power out 8 W (unknown quality)
from Radiomuseum.org Model: LU780W - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 540 x 400 x 290 mm / 21.3 x 15.7 x 11.4 inch
Notes Siehe auch Blaupunkt L498W, ID=775 L-Abstimmung bei UKW, C-Abstimmung bei AM. 3× KW, variable Bandbreite, 9khz Sperre schaltbar, UKW Empfindlichkeit 100µV, mit Vorstufe EF15 50µV, stetig regelbare Tonblende, KW von 13- 54,5m in drei Bereichen.
Net weight (2.2 lb = 1 kg) 18.8 kg / 41 lb 6.6 oz (41.41 lb)
Price in first year of sale 550.00 DM
Source of data Radiokatalog Band 1, Ernst Erb

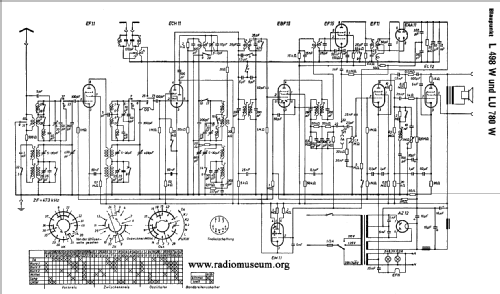

Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 2


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3219 models, 2903 with images and 2225 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: LU780W
Threads: 1 | Posts: 1
Hits: 1476     Replies: 0
Versionen
Reinhard Bittner
02.Apr.03
  1 Es gibt dieses Gerät in 2 Versionen, eine mit 9 Röhren und eine mit einer zusätzlichen EF15 im UKW Eingangkreis. Die Umstellung erfolgte gegen Ende der ersten Hälfte der Bauzeit, da die Post zu dieser Zeit neue Störstrahlungsrichtlinien herausbrachte, die die Erstversion nicht erfüllte. Die EF15 ist keine typische "Vorröhre", denn sie ist nicht als HF-Verstärker geschaltet (Gitterbasisschaltung), sondern sie dient nur der Störstrahlungsunterdrückung. Die Produktionszahl der Geräte mit 9 und 10 Röhren hält sich nach meinen Informationen in etwa die Waage, wobei die 9-Röhren-Serie tendenziell etwas seltener sein sollte, da noch nicht verkaufte Geräte nach Erlaß der neuen Strahlungsrichtlinien vom Markt genommen und umgerüstet werden mußten.

Blaupunkt Ideal,: LU780W
End of forum contributions about this model
