• Year
  • 1957/1958
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21106
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

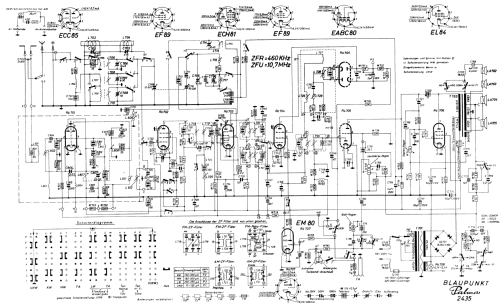

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • 0
  • Main principle
  • Superhet with RF-stage; ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 155; 220; 240 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 6 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

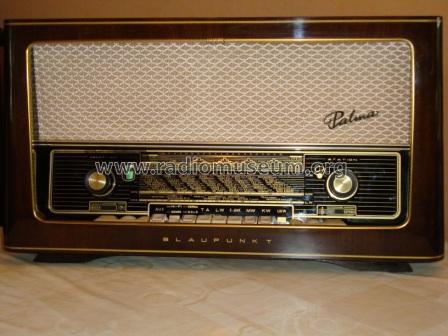

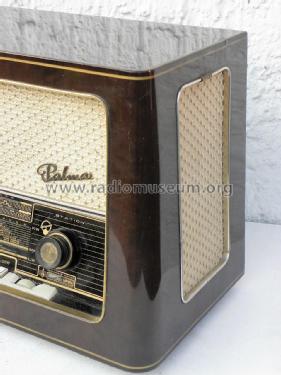

  • Model: Palma 2435 - Blaupunkt Ideal, Berlin,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 634 x 351 x 265 mm / 25 x 13.8 x 10.4 inch
  • Notes
  • drehbare Ferritantenne.
    Das Handbuch des Rundfunk- und Fernseh-Grosshandels 1957/58 sowie die Service-Dokumentation nennen fälschlicherweise 7 AM- und 12 FM-Kreise.
  • Net weight (2.2 lb = 1 kg)
  • 12.5 kg / 27 lb 8.5 oz (27.533 lb)
  • Price in first year of sale
  • 390.00 DM
  • External source of data
  • Erb

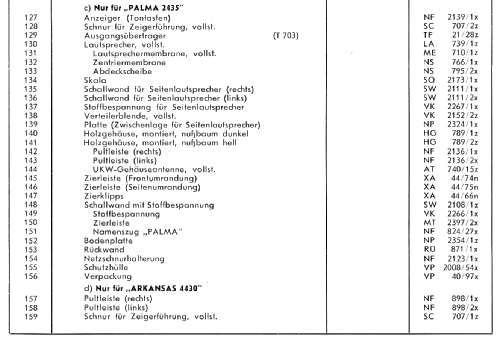

  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Blaupunkt Ideal,: Palma 2435

Threads: 1 | Posts: 1

Hallo und Guten Tag ans Forum,

(dies ist mein erster Beitrag, daher bitte ich event. Fehler zu verzeihen). Danke.

Ich habe eine Frage zu einem BLAUPUNKT PALMA 2435:

Bis vor kurzem spielte das Gerät einwandfrei, dann "verabschiedete sich nach und nach ein Wellenbereich nach dem anderen. Jetzt ist nur noch auf KW ein starker russ. Sender zu hören, auf MW nur der Ortssender auf 702 khz. Auf UKW ist nicht einmal mehr das FM- Grundrauschen zu hören.

Ein Empfang (hörbar) ist auch nur noch mit voll aufgedrehtem LS- Regler möglich. Festgestellt habe ich, das die EL84 nach relativ kurzer Zeit sehr heiss wird. Es wird etwas lauter, wenn ich die Ferritantenne zuschalte.

Hat villeicht jemand aus dem Forum einen Tipp?

Vielen Dank.







Ingo Obst, 28.Jan.13
