US4; Blaupunkt Ideal, (ID = 28117) Radio
Blaupunkt Ideal,: US4 [Radio] ID = 28117 783x513
Select picture or schematic to display from thumbnails on the right and click for download.
For model US4, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH11 UBF11 UCL11 UY11 U2410PL
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 110/220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out

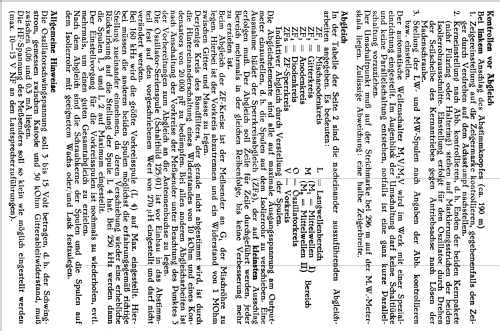

from Radiomuseum.org Model: US4 - Blaupunkt Ideal, Berlin,

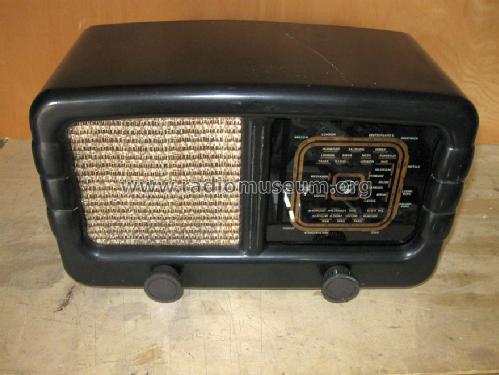

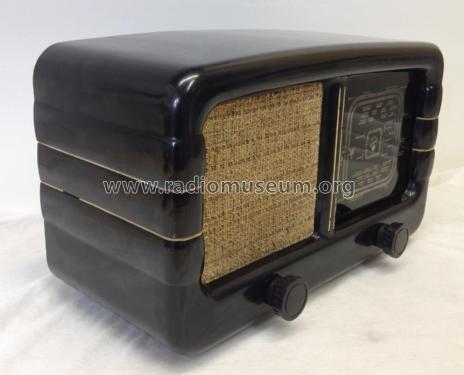

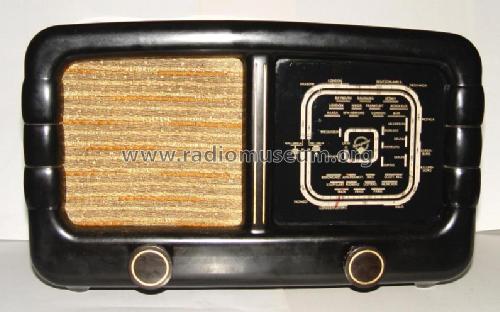

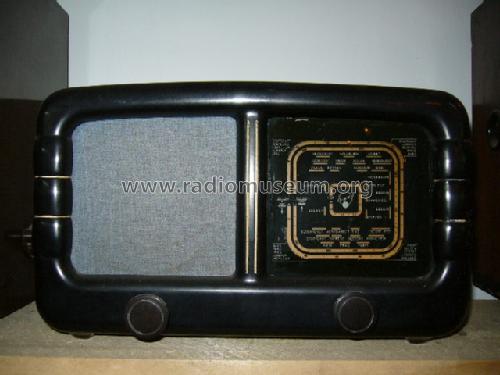

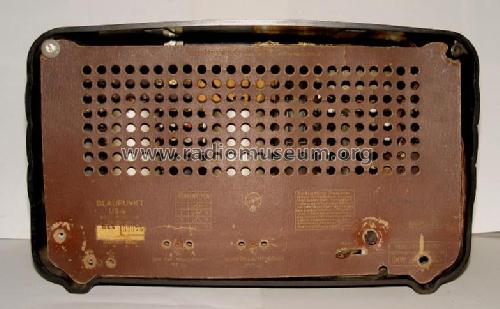

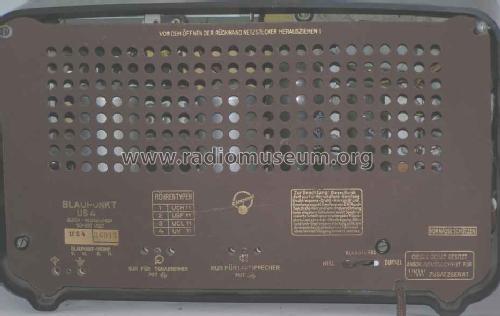

Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 390 x 250 x 185 mm / 15.4 x 9.8 x 7.3 inch
Notes

Wellenbereiche:
LW (1020 - 2000 m);
MW (185 - 580m);
KW (21 - 51 m) -  alternativ für LW, nur bei Modellen US4HK und US4PK.

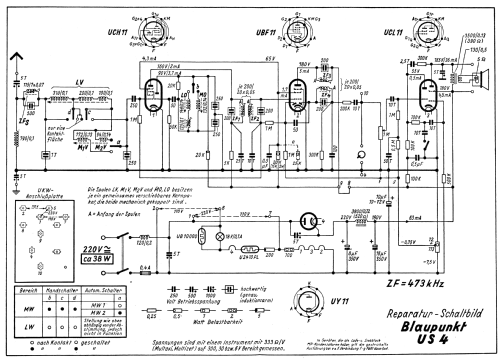

Die Skala trägt in der Mitte zwar eine UKW-Einteilung 3,4 ... 2,7 m und laut Schema verfügt das Modell über eine UKW-Anschlussplatte. Allerdings ist nicht bekannt, welches UKW-Einbaugerät für dieses Modell vorgesehen war. Blaupunkt hatte hier keine eigenen UKW-Einbauteile im Lieferprogramm.

Aufgrund der beengten Platzverhältnisse dürfte der Einbau eines UKW-Zusatzes nicht machbar gewesen sein. Zudem hat der Wellenschalter nur 2 Stellungen, gezogen für LW oder gedrückt für MW.

Siehe hierzu auch den Forumsbeitrag Schaub UKW 52/30 Wiederinbetriebnahme

Die Reihenfolge der einzelnen Suffixe ist nicht eindeutig festgelegt. Sie bedeuten im einzelnen:
K= Kurzwelle (anstatt LW);
P= Pressstoff (Bakelit);
H= Holz;
R= Rimlockröhren.

Net weight (2.2 lb = 1 kg) 4.8 kg / 10 lb 9.2 oz (10.573 lb)
Price in first year of sale 244.00 DM
Source of data Katalog Weide, 1949/50. / Radiokatalog Band 1, Ernst Erb
Mentioned in - - Manufacturers Literature (Rundfunk-Katalog 1949/50)
