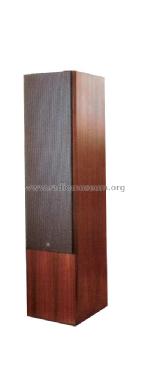

3-Wege Lautsprecher Box L1590 a/d/s

Braun; Frankfurt

Data
Forum
Pictures
Collections

  • Year
  • 1984 ?
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 276437

 Technical Specifications

  • Wave bands
  • - without
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 3-Wege Lautsprecher Box L1590 a/d/s - Braun; Frankfurt
  • Shape
  • Console with any shape - in general
  • Dimensions (WHD)
  • 290 x 1200 x 360 mm / 11.4 x 47.2 x 14.2 inch
  • Notes

  • Das Modell L1590 gehört zur Serie der schlanken a/d/s-MonitoreL1090, L1290, L1590, die lt. a/d/s Aussage aus der Zusammenarbeit in Design und Technik mit der Schwesterfirma Braun resultieren. Im Vordergrund der Entwickler stand vor allem, „die Herausforderung der digitalen Revolution anzunehmen“, d.h., pegelfeste Lautsprecher zu konstruieren, die alle Dynamikmöglichkeiten der digitalen Aufnahmen verarbeiten konnten. Die a/d/s Monitore können im Design und auch bez. einiger Chassis als Vorläufer der Braun-Monitore gelten, beim vorliegenden Modell werden z.B. die gleichen (mechanisch) Tieftöner wie drei Jahre später in der  M 15 (mit möglicherweise anderer Aufhängung verwendet. Dort dann allerdings mit Linkwitz-Riley-Filtern 3. und 4. Ordnung (1976 von den HP-Ingenieuren Linkwitz & Riley entwickelt und beschrieben).
    Anmerkung: es gibt Hinweise auf eine verbesserte Serie (series 2/ Modell L1590/2), u.a. mit einem anderen Hochtöner (25mm mit Ferrofluid) und anderer Frequenzweiche, analog zur M-Serie von Braun (ab 1987), z.B. Braun CM 7

    Technische Daten Monitor L1590 a/d/s:
    Typ: akustische Aufhängung (geschlossene) 3-Wege-Box
    Frequenzgang: 20 – 27.000 Hz, +/- 3 dB
    Impedanz: 8 Ω
    Wirkungsgrad: 90 dB SPL bei 2,8 VRMS (1 Watt rosa Rauschen)
    Frequenzweiche: 12 dB/Okt.
    Übernahme-Frequenz:  350 / 5.000 Hz
    Chassis:
    Tieftöner: 2x 250 mm (10‘‘)  Stifflite-Konus, auf getrennte Kammern arbeitend
    Mitteltöner:1x  50 mm (2‘‘) Kalotte
    Hochtöner: 1x 19 mm (0,75‘‘) Kalotte

    empf. Verstärkerleistung ab 15 W bis max. 500 W
    Gehäuse:
    MDF (19mm) mit Kunststoff beschichtet, schwarz oder Walnussholz-Applikation
    Lautsprecher-Abdeckung: rahmenloses Lochgitter aus Stahl, schwarz
    Ausstattung:
    Bi-Amping möglich, Gehäuse-Einschluss fürPA1Verstärker
    Hochtöner Pegeleinstellung: 0 dB und -1,5 dB
    Hoch-/Mitteltöner-Schutz durch Feinsicherung
    Bi-Amping möglich
    Preis der L1590 in Walnuss-Appl.: 1.100 $ (Preise 1986)
    Preis der L1590 in Rosenholz-Appl.: 1.300 $ (Preise 1986)

  • Net weight (2.2 lb = 1 kg)
  • 45 kg / 99 lb 1.9 oz (99.119 lb)
  • Price in first year of sale
  • 1,050.00 USD
  • Mentioned in
  • - - Manufacturers Literature (a/d/s L1590 Broschüre)
  • Author
  • Model page created by Eberhard Fuchs. See "Data change" for further contributors.
