audio 308

audio 308; Braun; Frankfurt (ID = 284282) Radio

audio 308; Braun; Frankfurt (ID = 284283) Radio

audio 308; Braun; Frankfurt (ID = 284284) Radio

audio 308; Braun; Frankfurt (ID = 284285) Radio

audio 308; Braun; Frankfurt (ID = 284286) Radio

audio 308; Braun; Frankfurt (ID = 284288) Radio

audio 308; Braun; Frankfurt (ID = 284289) Radio

audio 308; Braun; Frankfurt (ID = 284290) Radio

audio 308; Braun; Frankfurt (ID = 284291) Radio

audio 308; Braun; Frankfurt (ID = 284292) Radio
audio 308; Braun; Frankfurt (ID = 725625) Radio audio 308; Braun; Frankfurt (ID = 725627) Radio
audio 308; Braun; Frankfurt (ID = 184092) Radio audio 308; Braun; Frankfurt (ID = 184093) Radio
audio 308; Braun; Frankfurt (ID = 184095) Radio audio 308; Braun; Frankfurt (ID = 725626) Radio
audio 308; Braun; Frankfurt (ID = 725628) Radio audio 308; Braun; Frankfurt (ID = 736614) Radio
audio 308; Braun; Frankfurt (ID = 869157) Radio audio 308; Braun; Frankfurt (ID = 1664816) Radio
Use red slider bar for more.
audio 308; Braun; Frankfurt (ID = 725625) Radio

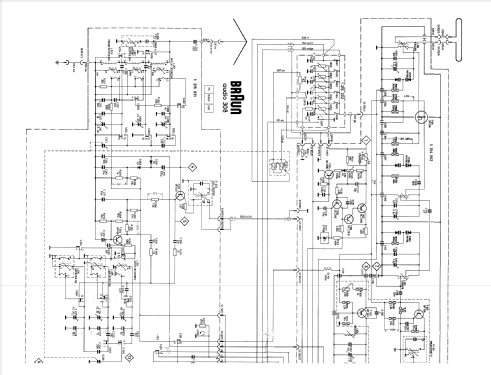

Braun; Frankfurt: audio 308 [Radio] ID = 725625 933x449
Select picture or schematic to display from thumbnails on the right and click for download.
For model audio 308, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1973–1975 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 58: 3N204 BF324 BF343 BC238 BC239 BC309 BC308 BF167 µA703 BC237 MC1310 BF450 BC307 BD137 BD138 BC415 BC337 TIP5530 TIP3055 BB104 BZX75 AA116 AA143 ZPD10 ZTK6,8 ZW12
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 7 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: audio 308 - Braun; Frankfurt
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 800 x 167 x 345 mm / 31.5 x 6.6 x 13.6 inch
Notes Halbleiterliste (nur einmal pro Typ);
Trans.: 3N304, BF324, BF343, 6x BC238(A), 6x BC238(B), 2x BC238(C), 3x BC239(C), BC309(C), 3x BC308(A), 5x BC308(B), BF167, 10x BC237(B), 2x BF450, 2x BC307(B), 3x BD137, 2x BD138, 2x BC415(B), 2x BC337(-16), 2x TIP5530, 2x TIP3055;
ICs: 3× (LM)703(L), MC1310;
Dioden: 4x MV104(=BB104), BZX75C1V4, BZX75C2V8, 3x AA116, 2x AA143, ZPD10, ZW12, ZTK6,8, 12x N1, 2x N102.
Vollstereo, NF-Verstärker mit zwei Endstufen je 26 W (Sinus);
Phono-Chassis = P350X;
Gehäuse in weiss, Abdeckplatte schwarz; dazu passende Lautsprecherboxen L308.
Die "8" in der Typenbezeichnung steht für 8° Neigung der Bedienungsoberfläche.
Netztransformator in zwei Ausführungen: primär 110...240V (s.o.) oder 220V (lt.Schema).
Net weight (2.2 lb = 1 kg) 19 kg / 41 lb 13.6 oz (41.85 lb)
Price in first year of sale 1'895.00 DM
External source of data Erb
Source of data Katalog RFP 1973


All listed radios etc. from Braun; Frankfurt
Here you find 1039 models, 905 with images and 644 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Braun; Frankfurt: audio 308
Threads: 1 | Posts: 1
Hits: 286     Replies: 0
braun: Defekte Endstufen im BRAUN audio 308
Hilmer Grunert
24.Oct.20
  1

Aus dem Nachlass eines Verstorbenen Kollegen erwarb ich 3 Geräte der Serie BRAUN audio 308. Teilweise sehr verkratzt und beschädigt - aber gut - aus 3 Geräten läßt sich ja wahrscheinlich ein ansehnliches Stück zusammensetzen.
Das erste Gerät angeschlossen und getestet: Eine Endstufe lautlos !

Das zweite Gerät angeschlossen: Beide Endstufen brummen stark - schnell wieder ausgeschaltet !

Das dritte Gerät angeschlossen: 1 Kanal klar, der andere leise und verzerrt - Kühlblech der Endstufe wird schnell warm - also direkt wieder ausgeschaltet.

Beim Versuch den Ruhestrom der Endstufen einzustellen suchte ich vergebens die oberen Einstellscheiben der Potis.
Die Fand ich dann im Gerät - kurz bevor sie durch eventuelle Erschütterungen einen Kurzschluß verursachen könnten:

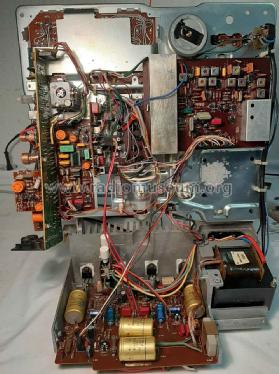

Kurzschluss zwischen Spule und Elko

Ohne Worte

Ich kontrollierte die beiden anderen Geräte - und siehe da - das gleiche Phänomän - Die Potis waren bei allen Geräten defekt und haben ein "Sterben" der Endstufen verursacht.

Nach angestrengter Suche und Auslöten der defekten Potis:

Nach Einbau neuer Potis und Einstellung des Ruhestroms erfreut sich das Gerät nun über einen Ehrenplatz in unserem Wohnzimmer !!!
