Tischsuper G11/8 Stereo Ch= RC8

Braun; Frankfurt

Data
Forum
Pictures
Collections

  • Year
  • 1958/1959
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 165213

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 12 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Tischsuper G11/8 Stereo Ch= RC8 - Braun; Frankfurt
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 540 x 355 x 335 mm / 21.3 x 14 x 13.2 inch
  • Notes

  • Braun G11/8 enthält das Chassis RC8. Stereo-NF-Verstärker mit 2 Endstufen je 6 W. Für Stereo-Wiedergabe ist eine zusätzliche Lautsprecher-Einheit (L1 oder L2) erforderlich. Gehäuse: Edelholz, Ahorn natur, mattiert.

    Wellenbereiche:

    LW: 145 - 340kHz      MW: 515 - 1640kHz     KW: 5 - 16MHz      UKW: 87 - 101MHz

  • Net weight (2.2 lb = 1 kg)
  • 13.3 kg / 29 lb 4.7 oz (29.295 lb)

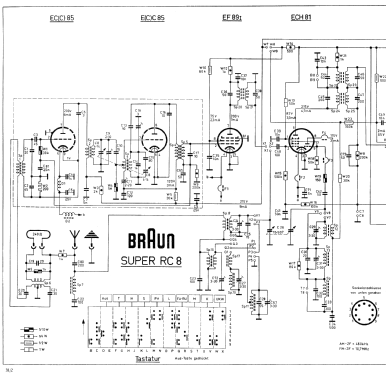

  • Literature/Schematics (1)

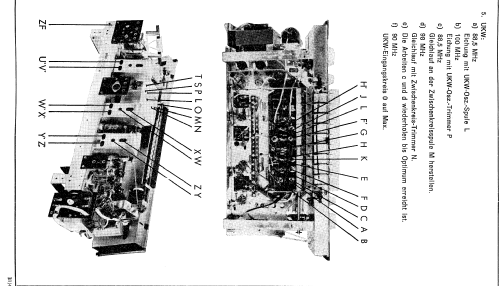

  • -- Original-techn. papers.
  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Tischsuper G11/8 Stereo is part of the collections of the following members.

 Forum

Forum contributions about this model: Braun; Frankfurt: Tischsuper G11/8 Stereo Ch= RC8

Threads: 1 | Posts: 1

Guten Abend,

ich muss meinen Keller räumen, daher biete ich folgenden BRAUN G11-8 (Chassis RC8B) an:

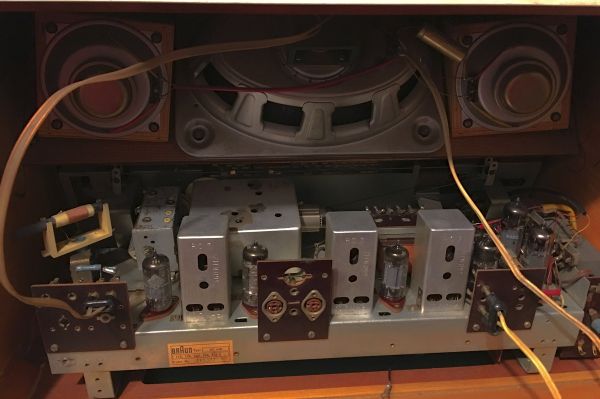

Das Gehäuse ist ganz in weiss - mir scheint, daß der Vorbesitzer die Seitenwände und ggf. die Schalllamellen  weiss gestrichen hat, Farbreste im Inneren deuten darauf hin. Das Gerät ist auf UKW spielbereit mit gutem Klang, bei AM hängt das Skalenseil. Einige Kondensatoren wurden bereits getauscht, der Rest inkl. Elkos ist noch original und komplett.


Preis ist VB, ich orientiere mich am Mittelwert der Sammlerpreise hier im Radiomuseum. Bitte nur an Selbstabholer (Standort ist Frankfurt/Main)

Gruss
Roland Langfeld

PS: Wie gesagt, ich glaube, das Gerät wurde nachträglich weiss gestrichen. Sollte es dennoch wert sein, mit Bildern angelegt zu werden, mache ich dies natürlich noch gerne !



Roland Langfeld, 02.Apr.18
