For model TS 3-81 TS3 Stereo Ch= RC81 C, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1959–1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EF89 EBF89 EM84 ECC83 ECC83 EL84 EL84
Semiconductors (the count is only for transistors) K5/105 K5/105
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out

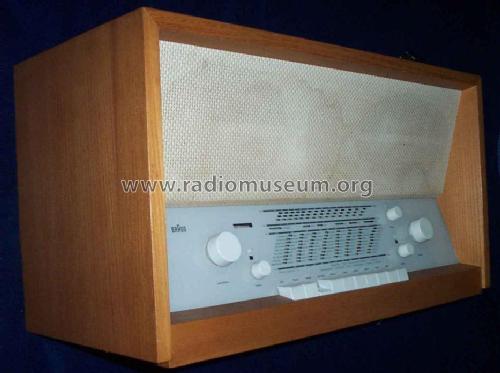

from Radiomuseum.org Model: TS 3-81 TS3 Stereo Ch= RC81 C - Braun; Frankfurt
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 600 x 330 x 285 mm / 23.6 x 13 x 11.2 inch
Notes

Stereo-NF-Verstärker mit 2 Endstufen je 6 W.

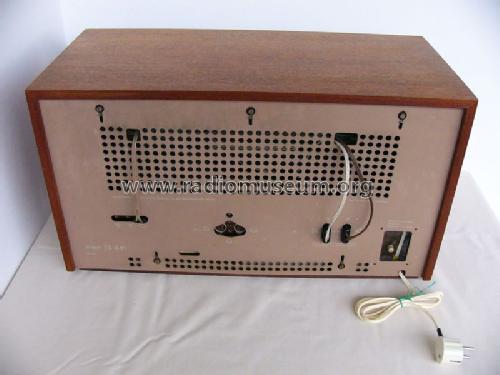

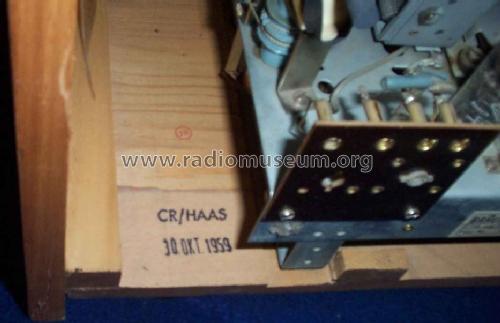

Rückwand zeigt die Modellbezeichnung TS 3-81, der Katalog Rundfunk-Fernsehen-Phono des Jahrgangs 1959/60 führt das Modell als TS 3 Stereo. VDRG-Katalog 1960/61 führt dagegen TS3-81 Stereo. Es handelt sich jeweils um dasselbe Modell.

Das Grundchassis ist RC81, erkennbar an den GE-Dioden für den FM-Demodulator und zwei ECC83 im NF-Verstärker. FM-Kreiszahl laut Schema 11, die Kataloge nennen dagegen 12 Kreise. Die tech. Dokumentation bezeichnet RC81 allgemein als "9 Rohr - 20 Kreis - Super"

Der Vorgänger TS 3-8 (Stereo) mit Ch= RC8 ist mit EABC80 und einer ECC83 bestückt.

Net weight (2.2 lb = 1 kg) 13.4 kg / 29 lb 8.2 oz (29.515 lb)
Price in first year of sale 430.00 DM
Collectors' prices
Source of data -- Original-techn. papers. / Radiokatalog Band 1, Ernst Erb
Mentioned in Katalog RFP 1959/60 S.41, Verlag Thiele, Helmstedt
Literature/Schematics (1) HdB d.Rdf-& Ferns-GrH 1960/61
