Televisore P3 3°
Condor (Ing. Gallo); Milano
- Paese
- Italy
- Produttore / Marca
- Condor (Ing. Gallo); Milano
- Anno
- 1960 ??
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 346344

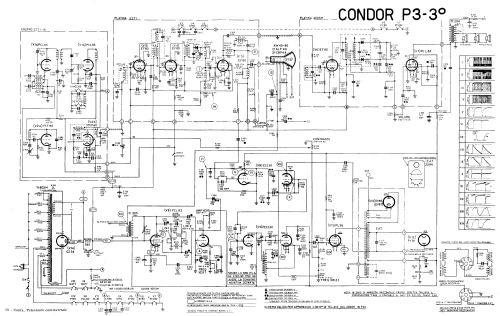

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 15
- Valvole
- PCC85 PCF80 EF80 EF80 EF80 EF80 PCL82 ECC81 PCL82 ECC81 PL36 PY81 DY86 or DY87 GZ34 AW43-80 or 21ALP4A or 21CBP4A
- Numero di transistor
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110; 125; 140; 160; 220; 240 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Radiomuseum.org
- Modello: Televisore P3 3° - Condor Ing. Gallo; Milano
- Annotazioni
-
Televisore in bianco/nero con sola VHF. Predisposizione solo dell'alimentazione delle valvole per la UHF.
Veniva costruito in due versioni: Con cinescopio da 17 pollici (AW43-80) o da 21 pollici (21ALP4A o 21CBP4A) ambedue con deflessione 90°.
Lo schema indica 4 sigle che indicano 4 diversi modelli: P3, P32 con 1 solo altoparlante, P3L e P32L con due altoparlanti, ma senza alcun'altra indicazione.
- Bibliografia
- -- Schematic (“Televisori Commerciali” E. Costa U. Hoepli editore, III edizione, 1960.)
- Autore
- Modello inviato da Pier Antonio Aluffi. Utilizzare "Proponi modifica" per inviare ulteriori dati.
- Altri modelli
-
In questo link sono elencati 143 modelli, di cui 80 con immagini e 100 con schemi.
Elenco delle radio e altri apparecchi della Condor (Ing. Gallo); Milano
