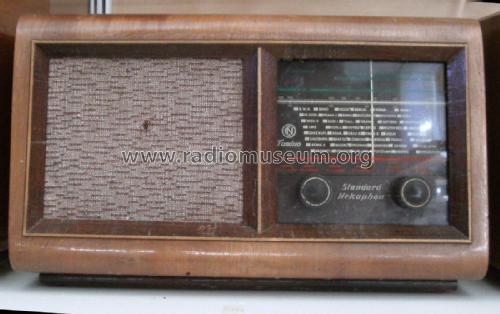

Tamino 303-1

Tamino 303-1; Czeija, Nissl & Co., (ID = 6499) Radio

Tamino 303-1; Czeija, Nissl & Co., (ID = 7977) Radio
Tamino 303-1; Czeija, Nissl & Co., (ID = 3461) Radio Tamino 303-1; Czeija, Nissl & Co., (ID = 26233) Radio
Use red slider bar for more.
Tamino 303-1; Czeija, Nissl & Co., (ID = 3461) Radio
Czeija, Nissl & Co.,: Tamino 303-1 [Radio] ID = 3461 587x419
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tamino 303-1, Czeija, Nissl & Co., Standard, ITT, Alcatel; Wien:
Czeija-Nissl Tamino 303/1

Country:  Austria
Manufacturer / Brand:  Czeija, Nissl & Co., Standard, ITT, Alcatel; Wien
alternative name

Hekaphon
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UCH42 UAF42 UL41
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif. NTC-Resistor
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Tamino 303-1 - Czeija, Nissl & Co., Standard,
Material Wooden case
Shape Tablemodel, low profile (big size).
Price in first year of sale 820.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch


All listed radios etc. from Czeija, Nissl & Co., Standard, ITT, Alcatel; Wien
Here you find 120 models, 66 with images and 34 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Czeija, Nissl & Co.,: Tamino 303-1
Threads: 1 | Posts: 1
Hits: 1511     Replies: 0
czeija: Tamino, Super 303/1
Gerhard Heigl
11.Sep.02
  1

Gewicht 4,8kg; orig.Preis 820S; Material Holz; BHT 335x210x170mm.

Der Tamino war 1949 das 1. Radiogerät in Österreich, bei dem die "applizierte Schaltung" zur Anwendung kam. Mit einem speziellen Werkzeug wurde heißes Metall auf die Pertinaxplatte gesprüht und bildet Abschirmung und Verdrahtung. Dieses Verfahren war der Vorläufer der "gedruckten Schaltung". (Siehe Bild der Modellseite mit Vorder- und Rückseite des Pertinax-Chassis). Die Verbindung der Bauteile mit den Leiterbahnen erfolgte über eingenietete Lötfahnen.

Der genaue Vorgang ist im Monatsheft "das elektron" 1950 H4 S126-130 beschrieben.
