Stereo 12 ST12 6x ECC83

Stereo 12 ST12; Dynacord W. (ID = 2566649) Ampl/Mixer Stereo 12 ST12; Dynacord W. (ID = 2566588) Ampl/Mixer
Use red slider bar for more.
Stereo 12 ST12; Dynacord W. (ID = 2566649) Ampl/Mixer

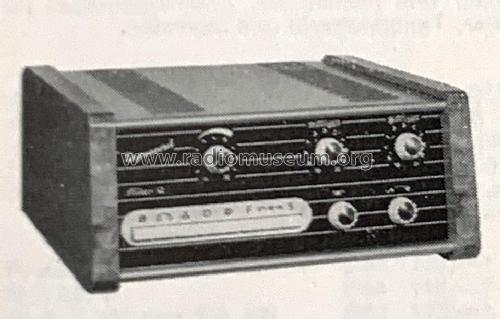

Dynacord W.: Stereo 12 ST12 [Ampl/Mixer] ID = 2566649 958x612
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo 12 ST12 6x ECC83, Dynacord (W. Pinternagel); Straubing:
Handbuch für Rundfunk-Fernsehen-Phono (RFP) 1962/63 S.592

Country:  Germany
Manufacturer / Brand:  Dynacord (W. Pinternagel); Straubing
Year: 1962/1963 Category: Audio Amplifier or -mixer
Valves / Tubes 11: ECC83 ECC83 ECC83 ECC83 ECC83 ECC83 EL84 EL84 EL84 EL84 EZ81
schematic requested
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 24 W (30 W max.)
from Radiomuseum.org Model: Stereo 12 ST12 [6x ECC83] - Dynacord W. Pinternagel;
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 370 x 170 x 345 mm / 14.6 x 6.7 x 13.6 inch
Notes

Dynacord ST12 Stereo-Mono-Verstärker, 2x 12/15 Watt. (25 Watt bei Mono-Betrieb).
2x 6-stufiger Verstärker mit Röhren-Netzstufe, 2 Gegentakt-Endstufen A/B, im Metallgehäuse mit Edelholz-Seitenteilen, getrennte Höhen- und Tiefenregelung mit Tandem-Potentiometer, Schneidkennlinienentzerrer, Rumpelfilter, Stummschalter und Umschalter Mono-Stereo.

5 Eingänge. Eingangsempfindlichkeiten und -Impedanzen:

  • Tonabnehmer magnetisch 12 mV/ 2x 50/100 kΩ (umlötbar)
  • Tonabnehmer Kristall 250 mV/ 2x 500 kΩ
  • Tonband-Aufnahme 20 mV/ 2x 100 kΩ
  • Tonband-Wiedergabe 250 mV/ 2x 500 kΩ
  • Radio 5 mV/ 2x 100 kΩ
  • Mikrofon 5 mV/ 2x 100 kΩ

Frequenzgang 20 Hz - 50 kHz. Ausgänge 2x 4 Ω, 2x 8 Ω und 2x 16 Ω. Klirrfaktor 1% bei 1 kHz und 12 Watt je Kanal.

Wechselstrom 110/220 Volt, umlötbar.

Siehe auch Vorläufer Dynacord Stereo 12 ST12 mit 2x ECC83, 2x EF80 und 2x EC92, sowie Nachfolger Dynacord Concert im modernen Gehäuse und geändertem Netzteil (Si-Dioden Gleichrichter statt EZ81).

Net weight (2.2 lb = 1 kg) 12.3 kg / 27 lb 1.5 oz (27.093 lb)
Price in first year of sale 565.00 DM
Mentioned in Handbuch RFP 1962/63 S.592 (Thiele)

Model page created by Bernhard Nagel. See "Data change" for further contributors.
