Super 65/51WKSA

Super 65/51WKSA; EAK, Elektro- (ID = 16900) Radio

Super 65/51WKSA; EAK, Elektro- (ID = 647838) Radio
Super 65/51WKSA; EAK, Elektro- (ID = 1549) Radio Super 65/51WKSA; EAK, Elektro- (ID = 107888) Radio
Super 65/51WKSA; EAK, Elektro- (ID = 36010) Radio Super 65/51WKSA; EAK, Elektro- (ID = 36011) Radio
Super 65/51WKSA; EAK, Elektro- (ID = 36009) Radio Super 65/51WKSA; EAK, Elektro- (ID = 547653) Radio
Super 65/51WKSA; EAK, Elektro- (ID = 1114478) Radio Super 65/51WKSA; EAK, Elektro- (ID = 1114479) Radio
Super 65/51WKSA; EAK, Elektro- (ID = 1195645) Radio Super 65/51WKSA; EAK, Elektro- (ID = 1195648) Radio
Use red slider bar for more.
Super 65/51WKSA; EAK, Elektro- (ID = 1549) Radio
EAK, Elektro-: Super 65/51WKSA [Radio] ID = 1549 700x506
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super 65/51WKSA, EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)

Country:  Germany
Manufacturer / Brand:  EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 ECL11 EM11 AZ11 or
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 250 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Super 65/51WKSA - EAK, Elektro-Apparatefabrik
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 560 x 390 x 270 mm / 22 x 15.4 x 10.6 inch

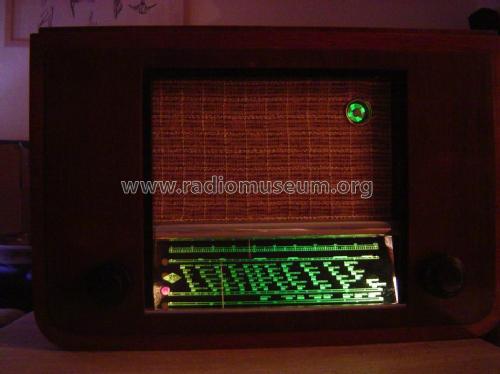

Notes Der Super 65/51WKSA hat Anschlußbuchsen für TA und für einen hochohmigen Lautsprecher. Außerdem ist eine KW- Lupe eingebaut. Der ausgewählte Wellenbereich wird mit einer Glühlampe angezeigt.
Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967
Literature/Schematics (1) Service-DVD Funkverlag B. Hein
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)
Here you find 32 models, 28 with images and 26 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
EAK, Elektro-: Super 65/51WKSA
Threads: 1 | Posts: 3
Hits: 2187     Replies: 2
eak: 65/51WKSA; Super
Manfred Seidel
17.May.10
  1

Halle liebe Radiosammler,

habe das Modell EAK Super 65/51 WKS bekommen und möchte es wieder Instand setzen.

Dabei habe ich festgestellt, daß das Skalenseil fehlt.

Ich suche nun eine Skizze, um es wieder um die vielen Rollen richtig aufzuziehen.

Kennt auch jemand die Bedienung der Kurzwellenlupe?

Da das Gerät nur 4 Bedienelemente besitzt

(Lautstärke, Klangregler, Wellenschalter und Sendereinstellung)

ist mir die Bedienung zur Zeit noch ein Rätsel.

Danke für jede Hilfestellung.

Gruß aus NRW

Manfred Seidel



Wolfgang Eckardt
17.May.10
  2

Hallo Herr Seidel,

wie wäre es damit? Die Mechanik müsste auch für Ihr Modell funktionieren.

Gruß
Wolfgang Eckardt

Manfred Seidel
18.May.10
  3

Hallo Herr Eckardt,

Ihr Vorschlag sieht sehr versprechend aus.

Ich werde den Bericht als Grundlage für die Instandsetzung nehmen.

Herzlichen Dank Herr Echardt.

Manfred Seidel


EAK, Elektro-: Super 65/51WKSA
End of forum contributions about this model
