Großsuper 97/51W; EAK, Elektro- (ID = 5845) Radio
EAK, Elektro-: Großsuper 97/51W [Radio] ID = 5845 750x505
Select picture or schematic to display from thumbnails on the right and click for download.
For model Großsuper 97/51W, EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg):
Eckige Gehäusevariante (Quelle: ebay Auktion)

Country:  Germany
Manufacturer / Brand:  EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EF13 ECH11 EBF11 EF11 EM11 EL11 AZ11
Main principle Superhet with RF-stage; ZF/IF 473 kHz
Tuned circuits 9 AM circuit(s)
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 250 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 24 cm = 9.4 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Großsuper 97/51W - EAK, Elektro-Apparatefabrik
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 390 x 300 mm / 21.7 x 15.4 x 11.8 inch
Notes

Görler-Spulen-Revolver SR3 mit 3× KW, 2× MW, LW. 2 Gehäusevarianten: eckig oder abgerundet. Sprache-Musik-Schalter. Modell 97/51WS mit Selengleichrichter statt AZ11.

Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Collectors' prices
Source of data -- Original prospect or advert
Mentioned in Funkverlag Hein, Service-DVD

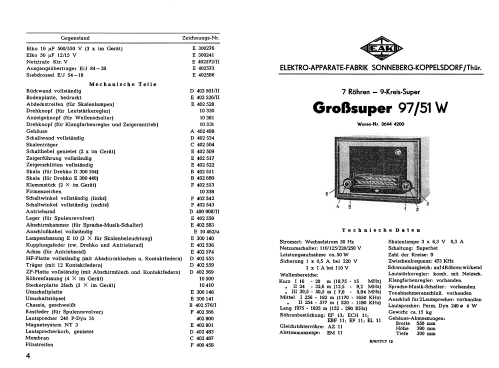

Literature/Schematics (1) Funkgeschichte der GFGF (9393)

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)
Here you find 32 models, 27 with images and 26 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
EAK, Elektro-: Großsuper 97/51W
Threads: 1 | Posts: 1
Hits: 1324     Replies: 0
eak: 97/51W; Großsuper: Spulenrevolver
Dietmar Rudolph
21.Oct.13
  1

Die Großsuper EAK97/51W und EAK97/51WS haben als Eingangskreise einen Spulenrevolver von Görler. Auf einigen der Radiobilder ist dieser ganz gut zu erkennen.

In "Radio Mentor"Nr. 2 vom Februar 1950 findet man eine Beschribung dieses Spulenrevolvers auf der Seite 66.

Bei dem Spulensatz von meinem EAK97/51W waren (schon vor mehreren Jahren) einige der Keramik-Trimmer "taub". Diese wurden damals durch gefräste Tronser Trimmer ersetzt.

MfG DR
