- País
- Austria
- Fabricante / Marca
- Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
- Año
- 1949/1950
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 8449

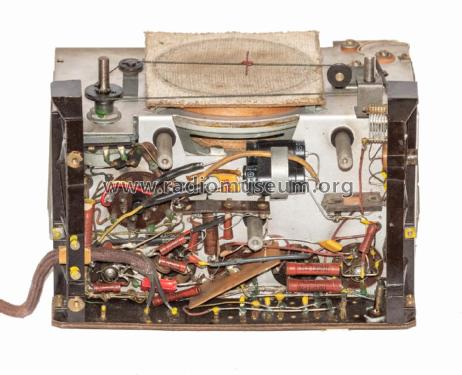

Eumig 323U (Innenansicht)
A_Eumig_323U_Chassis oben.jpg
Eumig 323U

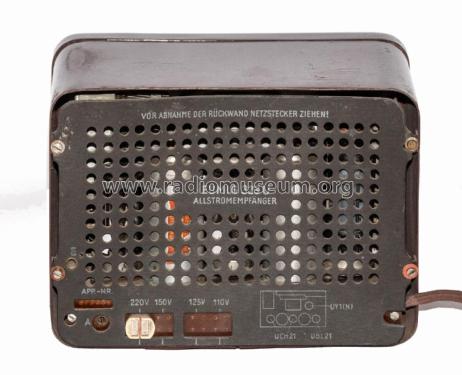

Eumig 323U (Rückansicht)
Bild ebay
Zeitungswerbung 1950
A_Eumig_323U_Chassis seitlich
A_Eumig_323U_Front
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 4
- Principio principal
- Superheterodino en general
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM (onda media) solamente
- Tensión de funcionamiento
- Red: Aparato AC/DC. / 110; 125; 150; 220 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 9.5 cm = 3.7 inch
- Material
- Metálico
- de Radiomuseum.org
- Modelo: 323U - Eumig, Elektrizitäts und
- Forma
- Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).
- Ancho, altura, profundidad
- 210 x 160 x 130 mm / 8.3 x 6.3 x 5.1 inch
- Peso neto
- 2.8 kg / 6 lb 2.7 oz (6.167 lb)
- Precio durante el primer año
- 526.00 öS
- Ext. procedencia de los datos
- E. Erb 3-907007-36-0
- Procedencia de los datos
- Radiokatalog Band 2, Ernst Erb
- Referencia esquema
- Lange-Nowisch
- Mencionado en
- -- Original-techn. papers.
- Referencia ilustración
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Otros modelos
-
Donde encontrará 259 modelos, 229 con imágenes y 175 con esquemas.
Ir al listado general de Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Colecciones
El modelo es parte de las colecciones de los siguientes miembros.
- Wolfgang Bauer (A)
- Leopold Böhm (A)
- Günter Denoth (A)
- Anthony Jordan (GB)
- Ralf Kläs (D)
- Tim Küpper (D)
- Thomas Loidl (A)
- Gaby + KH Mallinger † 18.8.23 (A)
- Egon Penker (A)
- Josef Pils (A)
- Rudolf Pirker † 1.7.21 (A)
- Museum (Verein) Radiomuseum-Innsbruck (A)
- Manfred Rathgeb (D)
- Karl Reiter (A)
- Museum Roggenhofer (A)
- Bernhard Sacherer (A)
- Anton Sarne (A)
- Hermann Schagerl (A)
- Wilhelm Siepe (D)
- Jaroslav Soukup (CS)
- Alois Steiner (A)
- Friedrich Weber (A)
- Herbert Weilinger (A)
- Hannes Wurnitsch (A)
Contribuciones en el Foro acerca de este modelo: Eumig, Elektrizitäts: 323U
Hilos: 1 | Mensajes: 2
Ich habe einen Eumig 323 U leider mit zerbrochener Skala bekommen. Diese Skala habe ich selbst hergestellt:
1.) Skala-Foto vom Internet runtergeladen
2.) Mittels Foto-Bearbeitungsprogramm die Nahmen, Nummern und Einteilung nachgezeichnet.
3.) Auf Transparentpapier aufgedruckt.
4.) auf eine Glasscheibe mit den genauen Massen von hinten vollflächig aufgeklebt.
Schaut wie neu aus. Foto über die Skala habe ich zum Kopieren hochgeladen.
Viel erfolg beim Nachbauen
Friedrich Weber
Friedrich Weber, 06.Nov.12
