• Year
  • 1949/1950
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 8450

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast plus 2 Short Wave bands.
  • Power type and voltage
  • AC/DC-set / DC 220; AC 90; 110; 125; 150; 185; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 3 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

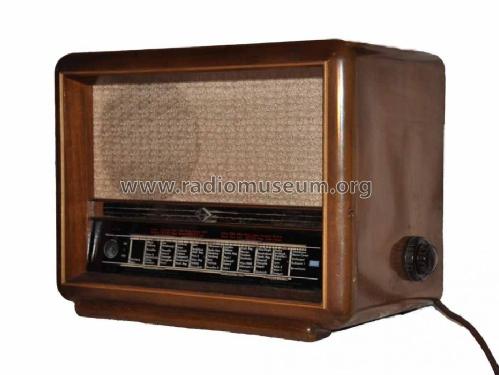

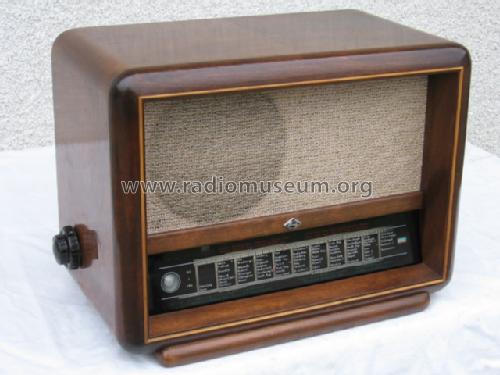

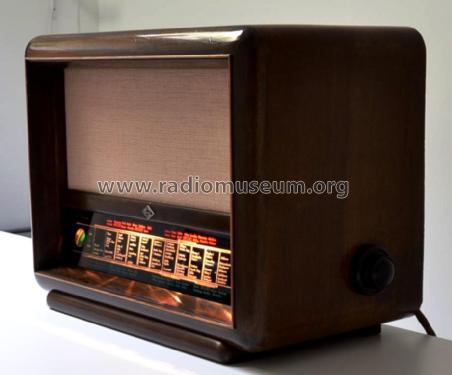

  • Model: 324-GW - Eumig, Elektrizitäts und
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 390 x 290 x 220 mm / 15.4 x 11.4 x 8.7 inch
  • Notes
  • Geräte wurden anfangs mit Holzzierleiste gebaut, später wurde diese mit einem Aluminiumprofil ergänzt.

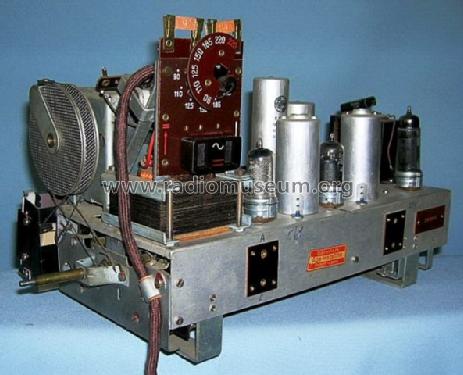

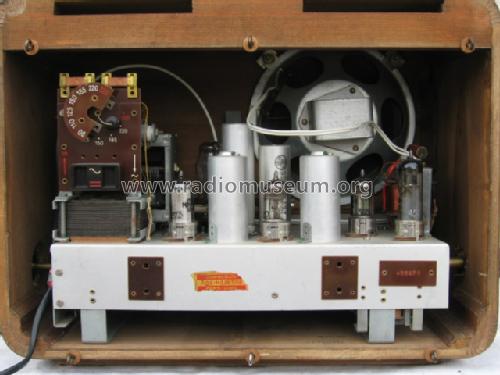

    Beim Betrieb an Gleichspannung wird der Heiztrafo stillgelegt. Somit werden die Röhren und Skalenlampen über einen Heizwiderstand betrieben.

    Bei Wechselstrombetrieb ist der Heiztrafo aktiv, der Heizwiderstand ist dabei stillgelegt. Ebenso werden die Skalenlampen über den Trafo betrieben.

  • Net weight (2.2 lb = 1 kg)
  • 8.5 kg / 18 lb 11.6 oz (18.722 lb)
  • Price in first year of sale
  • 1'060.00 ATS
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange-Nowisch
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Eumig, Elektrizitäts: 324-GW

Threads: 1 | Posts: 3

Versuche einen Eumig 324 zum Leben zu erwecken. Einige Fehler habe ich schon gefunden. Unteranderem zwei kaputte Sicherungen, von denen eine 2A und die Andere 3A hat. Kann das stimmen?  Kommt mir komisch vor. Kann mir vielleicht wer die richtigen Sicherungen nennen?

Bernhard Hiess, 11.Jan.13

Weitere Posts (3) zu diesem Thema.
