Eumig 530GW Type 1941

Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 26893) Radio

Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 895736) Radio

Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 895737) Radio

Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 895738) Radio

Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 8203) Radio
Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 563184) Radio Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 232407) Radio
Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 232409) Radio Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 58750) Radio
Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 26512) Radio Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 232408) Radio
Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 563348) Radio Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 563186) Radio
Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 338885) Radio Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 58751) Radio
Use red slider bar for more.
Eumig 530GW Type 1941; Eumig, Elektrizitäts (ID = 563184) Radio
Eumig, Elektrizitäts: Eumig 530GW Type 1941 [Radio] ID = 563184 800x621
Select picture or schematic to display from thumbnails on the right and click for download.
For model Eumig 530GW Type 1941, Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien:
Eigene Sammlung

Country:  Austria
Manufacturer / Brand:  Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH11 EBF11 EF11 CL4 EM11 CY1 EUXIII or EUVII or EUX or EUVI
For this equipment or parts of it there are currently classified advertisements.
Main principle Superheterodyne (common); ZF/IF 482 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Eumig 530GW Type 1941 - Eumig, Elektrizitäts und
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 500 x 340 x 240 mm / 19.7 x 13.4 x 9.4 inch
Notes EUXIII für 105 - 120 Volt
EUVII für 130 - 160 Volt
EUX für 115 - 140 Volt
EUVI für 190 - 260 Volt
auch ohne mag.Auge. Bei der einfachen Suche bitte nie den Hersteller/Marke eingeben. Hier haben wir dies nur zu dem Zweck mit einbezogen, dass Sie das wissen können (Blaue Info-Knöpfe klicken!). Eumig 530 GW RAdio schreiben wir sonst 530GW oder 530 GW - ohne Marke Eumig
Net weight (2.2 lb = 1 kg) 14.2 kg / 31 lb 4.4 oz (31.278 lb)
External source of data E. Erb 3-907007-36-0
Source of data Handbuch WDRG 1939 / Radiokatalog Band 2, Ernst Erb

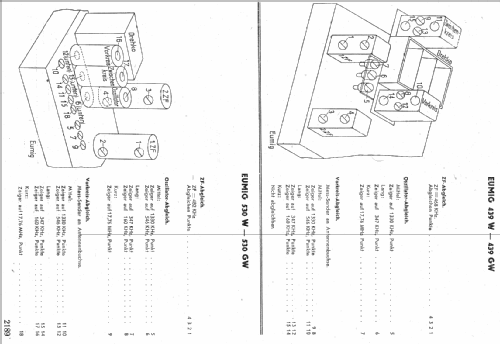

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Historische Radios Band IV (215B)
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
