Eumigett 300 387W ; Eumig, Elektrizitäts (ID = 1802699) Radio
Eumig, Elektrizitäts: Eumigett 300 387W [Radio] ID = 1802699 1400x879
Select picture or schematic to display from thumbnails on the right and click for download.
For model Eumigett 300 387W (Nr.:>898994), Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien

Country:  Austria
Manufacturer / Brand:  Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Year: 1960 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM84 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 457/10400 kHz; 1 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Eumigett 300 387W - Eumig, Elektrizitäts und
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 380 x 250 x 190 mm / 15 x 9.8 x 7.5 inch
Notes 5 Tasten; gedruckte Schaltung
Net weight (2.2 lb = 1 kg) 5.5 kg / 12 lb 1.8 oz (12.115 lb)
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Here you find 251 models, 215 with images and 171 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Eumig, Elektrizitäts: Eumigett 300 387W
Threads: 1 | Posts: 1
Hits: 1225     Replies: 0
eumig: 387W (Nr.:>898994); Eumigett 300
Josef Kleindienst
02.Dec.14
  1

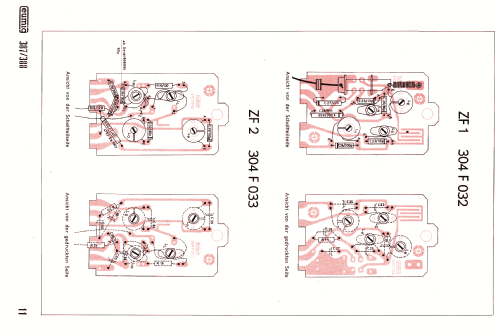

Ich hatte schon des öfteren das vergnügen einen Eumigette 300 zu reparieren.  Fehler ist mir des öfteren aufgefallen. Die Leiterbahnen der ZF Filter die unten mit der Hauptplatine verbunden sind lösen häufig kontaktprobleme aus  1 nachlöten ist da meistens zwecklos.um nicht gleich den ganzen Filter ausbauen zu müssen habe ich folgendes gemacht.

1. Abschirmhaube abnehmen-Filter im Gerät belassen.2.von der Unterseite der Hauptplatine kleine Löcher bohren und die Leiterbahnen der Filter mit Drahtbrücken verbinden-die Unterseite kann mit etwas Geschick dann so verlötet werden daß man die Arbeit gar nicht merkt-an der Rückseite der Filter ist zudem genug Platz vorhanden.FERTIG
