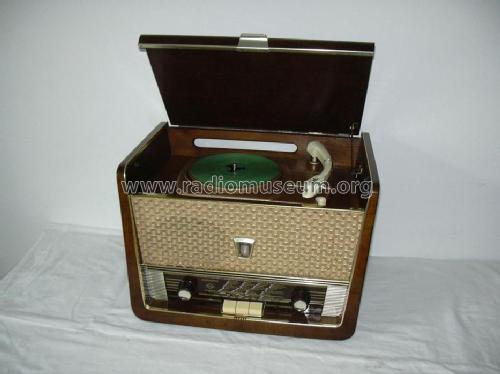

Phono-Eumigette 384W (ab 594.440)

Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 37080) Radio

Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 131187) Radio

Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 131188) Radio

Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 723727) Radio

Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 131186) Radio

Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 1859711) Radio
Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 2434976) Radio Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 2434973) Radio
Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 2434980) Radio Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 134754) Radio
Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 298750) Radio Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 134034) Radio
Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 134032) Radio Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 1599245) Radio
Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 6332) Radio Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 134033) Radio
Use red slider bar for more.
Phono-Eumigette 384W ; Eumig, Elektrizitäts (ID = 2434976) Radio
Eumig, Elektrizitäts: Phono-Eumigette 384W [Radio] ID = 2434976 1024x768
Select picture or schematic to display from thumbnails on the right and click for download.
For model Phono-Eumigette 384W (ab 594.440), Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien

Country:  Austria
Manufacturer / Brand:  Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Year: 1957 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM80 EL84 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10400 kHz
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Phono-Eumigette 384W - Eumig, Elektrizitäts und
Material Wooden case
Dimensions (WHD) 420 x 298 x 287 mm / 16.5 x 11.7 x 11.3 inch
Notes kl. Schaltungsänd. Ab Nr. 594'440.
Net weight (2.2 lb = 1 kg) 9.8 kg / 21 lb 9.4 oz (21.586 lb)
Price in first year of sale 1,859.00 öS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Unterlagen E.Erb
Mentioned in RADIOBOTE, Österr. (Heft 46/2013, S.12 ff, Gerätebeschreibung)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Here you find 251 models, 215 with images and 171 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Eumig, Elektrizitäts: Phono-Eumigette 384W
Threads: 1 | Posts: 1
Hits: 2432     Replies: 0
eumig: Phono-Eumigette
Gerhard Heigl
26.Aug.05
  1 Die Phonoeumigette 384W ist mit Laufwerken von Dual ausgestattet. Ältere Modelle mit dem Dual 295, broncefarbenes Chassis, weisser Tonarm. Später dann mit dem Dual 300, hellgraues Chassis, brauner Tonarm. Diese Plattenspieler verfügen über 4 Geschwindigkeiten: 16 - 33 - 45 - 78 UpM, der Tonabnehmer umschaltbar auf Mikro- und Normalrille. Somit können alle Schallplatten, Single, LP und Schellack abgespielt werden. Der Plattenspieler hat auch eine automatische Endabschaltung. Der Schaltkontakt dieser Endabschaltung ist mit einem Kondensator (Funkenlöschung) gebrückt. Wenn dieser Kondensator durchschlägt, ist es möglich, dass der Motor immer läuft. Kondensator nur durch netzspannungstauglichen ersetzen.

Eumig, Elektrizitäts: Phono-Eumigette 384W
