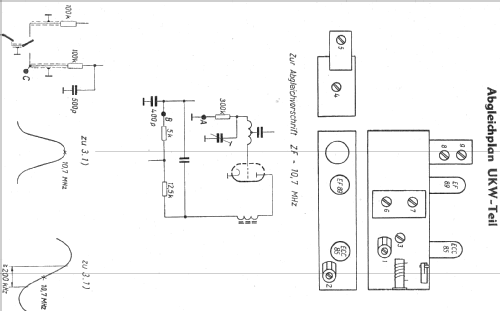

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488554) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488556) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488565) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488570) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488539) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488542) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488548) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488575) Radio

Next schematics

{gbW: "880", gbH: "660", mW: "500", mH: "375", kb: "166 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "880", gbH: "660", mW: "500", mH: "375", kb: "176 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "930", gbH: "698", mW: "500", mH: "375", kb: "160 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "930", gbH: "698", mW: "500", mH: "375", kb: "161 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "930", gbH: "698", mW: "500", mH: "375", kb: "164 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "930", gbH: "698", mW: "500", mH: "375", kb: "163 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "930", gbH: "698", mW: "500", mH: "375", kb: "165 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "930", gbH: "698", mW: "500", mH: "375", kb: "145 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "930", gbH: "698", mW: "500", mH: "375", kb: "139 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A from Günter Heppe (1)", ite: "1"} {gbW: "800", gbH: "618", mW: "485.0", mH: "375", kb: "116 KB", notes: "For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.):[br]Reparaturanweisung", title: "Funkwerk Dresden, AM/FM Super Dominante W2 1132.7A uploaded by Egon Strampe (2)", ite: "2"}

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722856) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722857) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722858) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722859) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722861) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722862) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722863) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722865) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1722866) Radio

AM/FM Super Dominante W2 1132.7A; Funkwerk Dresden, (ID = 1488533) Radio

Use red slider bar for more.

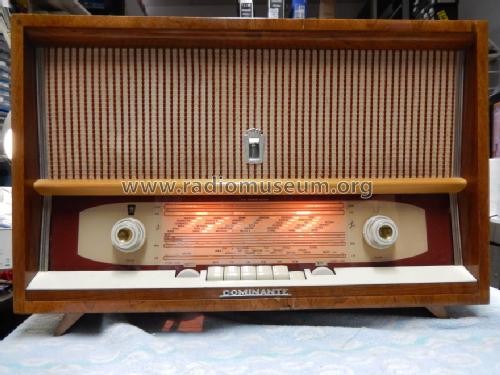

Funkwerk Dresden,: AM/FM Super Dominante W2 1132.7A [Radio] ID = 1722856 880x660

Select picture or schematic to display from thumbnails on the right and click for download.

For model AM/FM Super Dominante W2 1132.7A mit Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

Country:

Germany

Manufacturer / Brand:

Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

Year: 1957/1958 ?

Category: Broadcast Receiver - or past WW2 Tuner

Valves / Tubes

8: ECC85 ECH81 EF89 EF89 EM80 EABC80 EL84 EZ80

Main principle	to an article Superheterodyne (common); ZF/IF 453/10700 kHz
Tuned circuits	6 AM circuit(s) 11 FM circuit(s)
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage	Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker	3 Loudspeakers / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org	Model: AM/FM Super Dominante W2 1132.7A [mit Ferritantenne] - Funkwerk Dresden, VEB, RFT
Material	Wooden case
Shape	Tablemodel with Push Buttons.
Notes	F = mit Ferritantenne, sonst wie Modell W2. Alle Chassis der Dominante-Reihe tragen die Bezeichnung 1132.
Mentioned in	-- Original-techn. papers. (Reparaturanweisung)

Model page created by Egon Strampe. See "Data change" for further contributors.

All listed radios etc. from Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)
Here you find 103 models, 90 with images and 69 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Collection of Günter Heppe (D)

Forum contributions about this model

Funkwerk Dresden,: AM/FM Super Dominante W2 1132.7A

Threads: 1 | Posts: 3

Hits: 1074 Replies: 2 funkwe-dre: 2 Versionen des Typs " 1132.7 " ) ?
Ottmar Lauth 19.May.16	1 funkwe-dre: 2 Versionen des Typs " 1132.7 " ) ? Das erste Schaltbild gehört zu einem Dominante - Gerät, das statt 3 Lautsprechern nur 2 hat. Dies ist auch bei meinem "1132.7 " der Fall. Es scheint, als ob alle hochgeladenen Bilder zu einem Modell mit der Typenbezeichnung " 1132.7 A 1 " gehören. Zwischen diesen beiden Modellen gibt es nicht nur einige Unterschiede bezüglich der Schaltung, sondern auch einige Unterschiede in der Optik. Bei dem "1132.7 " befindet sich einer der beiden Lautsprecher auf der Oberseite, und auch das Gehäuse bzw. die Skala scheinen ziemlich unterschiedlich zu sein. Wenn zwei verschiedene Modelle angelegt werden sollen, kann ich meinen " 1132.7 " fotografieren und hochladen.

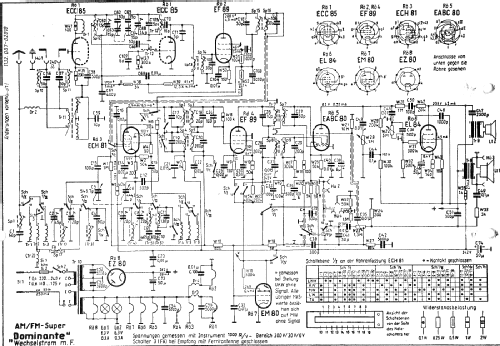

Wolfgang Bauer 20.May.16	2 Dominante Sg. Herr Lauth, Sie haben recht. Der erste Schaltplan ID= 1488513 gehört zum Modell AM/FM-Super Dominante W [mit Ferritantenne]. Schön wäre ein Bild Ihres Gerätes, dann könnte man sofort erkennen, ob das Modell schon angelegt ist oder nicht. MfG. WB.
Wolfgang Bauer 20.May.16	3 AM/FM-Super Dominante mit Ferritantenne Sg. Herr Lauth, danke für die Bilder. Ihr Gerät ist der AM/FM-Super Dominante mit Ferritantenne Typ 1132.7. Bitte laden Sie dort Ihre Bilder dazu. Dann können die fehlenden Daten beim Modell ergänzt werden. MfG. WB.
