VE301B2

VE301B2; Gemeinschaftserzeugn (ID = 66778) Radio

VE301B2; Gemeinschaftserzeugn (ID = 66777) Radio

VE301B2; Gemeinschaftserzeugn (ID = 260791) Radio

VE301B2; Gemeinschaftserzeugn (ID = 316176) Radio

VE301B2; Gemeinschaftserzeugn (ID = 316177) Radio

VE301B2; Gemeinschaftserzeugn (ID = 360061) Radio

VE301B2; Gemeinschaftserzeugn (ID = 435549) Radio

VE301B2; Gemeinschaftserzeugn (ID = 437317) Radio

VE301B2; Gemeinschaftserzeugn (ID = 437318) Radio

VE301B2; Gemeinschaftserzeugn (ID = 797081) Radio
VE301B2; Gemeinschaftserzeugn (ID = 1233197) Radio VE301B2; Gemeinschaftserzeugn (ID = 79132) Radio
VE301B2; Gemeinschaftserzeugn (ID = 792352) Radio VE301B2; Gemeinschaftserzeugn (ID = 259605) Radio
VE301B2; Gemeinschaftserzeugn (ID = 792353) Radio VE301B2; Gemeinschaftserzeugn (ID = 259603) Radio
VE301B2; Gemeinschaftserzeugn (ID = 259604) Radio VE301B2; Gemeinschaftserzeugn (ID = 281902) Radio
VE301B2; Gemeinschaftserzeugn (ID = 444844) Radio VE301B2; Gemeinschaftserzeugn (ID = 792349) Radio
Use red slider bar for more.
VE301B2; Gemeinschaftserzeugn (ID = 1233197) Radio

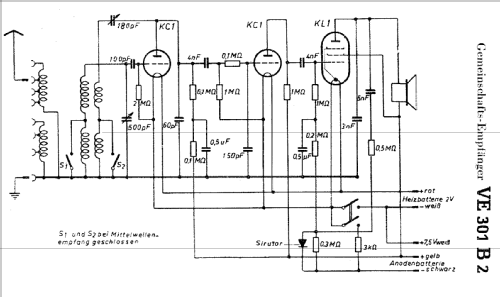

Gemeinschaftserzeugn: VE301B2 [Radio] ID = 1233197 900x1249
Select picture or schematic to display from thumbnails on the right and click for download.
For model VE301B2, Gemeinschaftserzeugnisse Vorkrieg

Country:  Germany
Manufacturer / Brand:  Gemeinschaftserzeugnisse Vorkrieg
Year: 1934–1938 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: KC1_4pin KC1_4pin KL1_5pin
Semiconductors (the count is only for transistors) Sirutor
Main principle TRF with regeneration; 2 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 90+2 Volt
Loudspeaker Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).
Power out
from Radiomuseum.org Model: VE301B2 - Gemeinschaftserzeugnisse
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 295 x 393 x 175 mm / 11.6 x 15.5 x 6.9 inch
Notes Holzgehäuse. Sparsamere Röhren ermöglichen bessere Batterienutzung als beim VE301B.
Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
Eine Auflistung aller deutschen Hersteller ist hier zu finden.
Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
Price in first year of sale 65.00 RM !
External source of data E. Erb 3-907007-36-0
Source of data HandB.d.d.Rundfunk-Handels 1936/37 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Schenk-Regelien und FS-Bestückungstab.
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Gemeinschaftserzeugnisse Vorkrieg
Here you find 58 models, 47 with images and 37 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Gemeinschaftserzeugn: VE301B2
Threads: 7 | Posts: 12
Hits: 2042     Replies: 0
gemeinsch: VE301B2, spezial Heizbatterie
Wolfgang Holtmann
08.Jan.11
  1



Der VE301 B2 ist der Nachfoger des ersten VE für Batteriebetrieb, jedoch mit halbiertem Heizleistungsaufwand! Dies ermöglichte die Verwendung der 2 Volt Röhren KC1, KC1 und KL1. Ein wartungsanfälliger Heizakku konnte nunmehr durch Trockenelemente ersetzt werden.

Damit nicht aus Versehen ein alter 4 Volt Akku angeschlossen wird, findet man auf der Rückwand den Warnhinweis:
„VE301 B2 darf nur mit 2 Volt-Stromquellen betrieben werden.“


Wie sieht die spezielle Heizbatterie für diesen Empfänger aus?


Es ist bekannt, ein Zink-Kohle Element erzeugt 1,5 Volt Klemmenspannung. Man braucht also schon mindestens zwei davon und muss dann -Wohl oder Übel- noch 1 Volt „vernichten“.
Obiges Schema zeigt, man ging sebst noch einen Schritt weiter und schaltete drei Elemente in Reihe um auf eine Totalspannung von 4,5 Volt zu kommen! Letztendlich sorgen Vorwiderstände für die erforderliche Spannungsreduzierung!

Was haben sich die Entwickler dabei gedacht?
Dazu sagt die Betriebsanleitung Folgendes:


Der Hauptgedanke war also, mit solch einer Heiztrockenbatterie eine möglichst hohe Betriebsstundenzahl zu erreichen!
Dass Frau Hinz oder Herr Kunz als Laien bei einer frischen Heizbatterie (ohne viel nachzudenken) den roten Heizstecker wieder in Buchse 3 einführen, ja das ist dann Pech .... Da stand doch was in der Betriebsanleitung?

Um so ein Missgeschick zu verhindern, hat die Fa. Zeiler Heizbatterien vom Type 558 auf den Markt gebracht. Ein eingebauter Kaltleiter sorgt für eine ungefähr gleichmäßige Stromentnahme über die gesamte Lebensdauer der Batterie. Gute Idee!



Hits: 1915     Replies: 0
gemeinsch: VE301B2 (VE 301 B 2); Stromversorgungsgerät ges
Matthias Beyer
19.Dec.08
  1

Liebe Radiofreunde,

ich besitze einen VE301b2. Statt einer Batterie würde ich gerne dieses Gerät mit einem Stromversorgungsgerät betreiben. Hat jemand für so ein Stromversorgungsgerät einen Schaltplan?



Beste Grüße



Matthias Beyer


Hits: 2582     Replies: 2
Volksempfänger VE301B2 N ?
Wolfram Zylka
17.Dec.08
  1





Telefunken Röhrenradio Volksempfänger VE 301 B2N



In dieser Auktion (320324913083)
wird ein Volksempfänger VE 301 B2N angeboten
Diese Bezeichnung steht auf dem Typenschild.
Mir ist das neu, dass es einen B2 N wie neu? gab.
Hat jemand einen Literaturnachweis?

Freue mich auf Ihre Antwort

Gruß
Wolfram Zylka
Ernst Erb
25.Dec.08
  2

Danke, Herr Zylka, für diese Information.

Konrad Birkner hatte sich vor vielen Monaten mal aktiv um die verschiedenen Varianten von VE301 gekümmert. Können Sie ihn bitte damit konfrontieren und helfen, dass wir allenfalls notwendige Änderungen vornehmen - oder beschreiben warum nicht ?

Wolfram Zylka
27.Dec.08
  3

Hallo Herr Erb,

werde die Frage weiterverfolgen

Gruß

Wolfram Zylka


Hits: 1677     Replies: 0
gemeinsch: VE301B II;
Konrad Birkner † 12.08.2014
04.Feb.04
  1

Meine weiteren Recherchen ergaben,dass noch 1935 das Symbol"Diode"umgekehrt zu verstehen war,d.h.der Pfeil zeigte die Richtung der Elektronen an,nicht wie später und noch heute die Stromrichtung.Diesen Vorbehalt hatte ich schon in meinem Beitrag vom 31.1.04 gemacht und er scheint sich zu bestätigen.Da seinerzeit Trockengleichrichter im Radiobau noch nicht üblich waren,sind Vergleiche nur schwer zu finden.Es sei aber auf GRAETZ 34 G III verwiesen,wo ebenso in allen Schaltbildsammlungen die Diode nach heutiger Auffassung falsch gepolt zu sein scheint. Wann die Norm geändert wurde, konnte ich nicht ermitteln,jedenfalls ist in den 40er Jahren schon die"richtige"Darstellung zu finden.


Hits: 2867     Replies: 1
gemeinsch: VE301B II;
Konrad Birkner † 12.08.2014
31.Jan.04
  1

Der VE 301 B II verfügte über eine Sparschaltung, um die kostbare Anodenbatterie zu schonen.  Dazu sollte die Ausgangsspannung der Endröhre über 5nF u.0,5 MOhm auf den Sirutor (Diode)  geleitet werden, wo sich bei starker Aussteuerung eine positive Spannung aufbauen und der neg.Vorspannung (-7,5V aus der Batterie) überlagern soll. Da der Ruhestrom sehr klein eingestellt ist, was bei geringer Aussteuerung reicht, steigt der mittlere Anodenstrom bei grösserem Signal  so weit an, dass eine halbwegs symmetrische Aussteuerung möglich ist. So wird die Vorrichtung in der Literatur beschrieben (Stockhusen: Vom ältesten zum neuesten VE-Gerät). Der hierdurch etwas erhöhte Klirrfaktor wird bewusst in Kauf genommen.

Dazu ist aber zu bemerken, dass die Polung der Diode (gleiche Bedeutung wie heute vorausgesetzt, d.h.Platte = Katode, Spitze = Anode) in allen mir zugänglichen Schaltungen genau  umgekehrt ist, d.h. die Röhre wird bei stärkerem Signal zugesteuert. An meinem eigenen Gerät kann ich das nicht überprüfen, da der Sirutor fehlte.

Wie es aussieht scheint die Schaltung wohl nicht gehalten zu haben, was der Erfinder (Dipl.Ing.Nestel) sich davon versprochen hatte. Beim DKE 38 B ist sie jedenfalls (bei gleicher Röhrenbestückung) nicht mehr zu finden. Man reduzierte aber die negative Vorspannung von 7,5V auf 6V und liess damit einen etwas höheren Ruhestrom zu.

Nachtrag:
Diodenpolung ? Siehe hier

Wolfgang Eckardt
02.May.07
  2

In der Zeitschrift "Radiotechnische Rundschau" Heft 11/1934 fand ich eine ausführliche Beschreibung dieser Sparschaltung über zwei Seiten.
In der Anlage sind diese Seiten zu finden, so dass Interessenten selbst einmal etwas dazu lesen können.

W.E.



Nachtrag: Dank an Herrn Richter für das Digitalisieren des Beitrages.

Attachments


Hits: 1732     Replies: 0
gemeinsch: VE301B II; Lautsprecher in VE301 Typen
Dirk Becker
19.Jan.04
  1 Viele VE301 wurden im Laufe ihrer Zeit auseinandergenommen, zerlegt und wieder zusammengebaut. Oft wird dabei der Lautsprecher falsch eingebaut: Alte Zeichnungen (z.B. die original Bedienungsanleitung) zeigen, dass es dafür nur eine richtige Möglichkeit gibt: Der Hufeisenmagnet zeigt nach unten und die Lötanschlüsse sind oben. Ich finde es immer sehr unschön, wenn darauf keinen Wert gelegt wird.

Gruß

Dirk Becker


Hits: 2280     Replies: 2
gemeinsch: VE301B II; Sirutor
Dirk Becker
20.Dec.03
  1 Im VE301 B2 befindet sich im Schaltkreis zur Gittervorspannungserzeugung der Endstufe ein Sirutor (SIemens RUndfunk detekTOR) - also eine Diode. Kann jemand bezüglich der Funktion dieser Diode weiterhelfen? Ich verstehe auch den Sinn der Kombination 0,5MOhm und 5nF von der Anode hin zu dem Sirutor nicht.

Gruß

Dirk Becker
Jacob Roschy
20.Dec.03
  2

Hallo,

das ist eine Strom- Sparschalltung.

Das Steuergitter der Endröhre erhält hier eine höhere als normal übliche negative Vorspannung, um Anodenstrom zu sparen. Damit lässt sich die Röhre aber nur noch zu einem geringen Grad aussteuern. Bei größerem Eingangssignal käme man dann in den Sperrbereich, was zu Verzerrungen führen würde. Um dies zu verhindern, wird vom Anodensignal eine Gleichspannung erzeugt, welche bei höherer Aussteuerung die negative Vorspannung postiver macht, d.h. in Richtung normale Gittervorspannung hin verschiebt.

Man könnte dies als eine Art Eintakt- B- Betrieb ansehen.

MfG JR

Hans M. Knoll
20.Dec.03
  3

An sich hat Herr Roschy die Frage vollkommen korrekt beantwortet.

Ich habe mir überlegt, es könne nichts schaden, wenn hier noch eine illustrierte Meldung erscheint. Nicht jeder kann die Frage und die Antwort  für sich nutzen, wenn er  keine weiteren Kenntnisse über die Schaltung hat. Diesen Mangel möchte ich ausgleichen und für jeden was zeigen.

mfg Knoll

Attachments


Gemeinschaftserzeugn: VE301B2
End of forum contributions about this model
