Super 283 BWET
Graetz, Altena (Westfalen)
- Country
- Germany
- Manufacturer / Brand
- Graetz, Altena (Westfalen)
- Year
- 1958 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 262960
- Number of Tubes
- 6
- Main principle
- Superheterodyne (common); Export model
- Wave bands
- Broadcast, Long Wave and more than two Short Wave bands.
- Power type and voltage
- Line / Batteries (any type)
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Super 283 BWET - Graetz, Altena Westfalen
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 510 x 315 x 220 mm / 20.1 x 12.4 x 8.7 inch
- Author
- Model page created by Jens Dehne. See "Data change" for further contributors.
- Other Models
-
Here you find 770 models, 689 with images and 593 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Graetz, Altena (Westfalen)
Forum contributions about this model: Graetz, Altena: Super 283 BWET
Threads: 1 | Posts: 4
Hallo Radiofreunde,

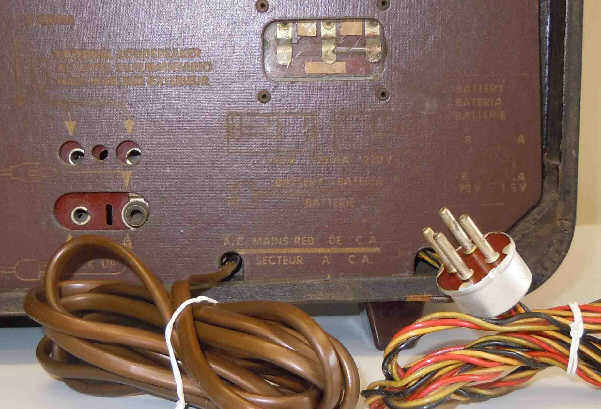

dieses Exportgerät habe ich gerade inspiziert, ein Bauteil kann ich aber in seiner Funktion und Eigenart nicht zuordnen.
Dieser Graetz 283 BWET ist wahlweise für Netzversorgung 220V oder 110V AC konzipiert als auch für Speisung aus einem Batteriesatz 90V DC (Anodenspannung) und 1,5V DC Heizspannung.

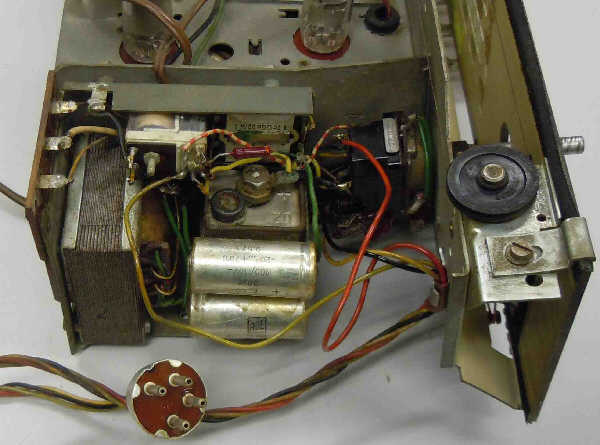

Nun gibt es im Aufbau ein Bauteil (mit D2 bezeichnet), dessen Funktion mir nicht klar erscheinen will. Vermutlich ist es ein (2V ??) Akku, der in der Heizstromversorgung mit eingebunden ist.
Kennt jemand diese Schaltungspraxis und kann einen Hinweis zur Funktion geben?
Ich danke schon mal und grüße in die Runde!
PS: Sorry für die doppelt geladenen Anlagen, ich wollte ursprünglich die Fotos in den Forumsbeitrag einbinden, was mir aber nicht gelang....
Attachments
- Super_283_BWQET_1 (35 KB)
- Super_283_BWQET_2 (36 KB)
- Super_283_BWQET_3 (38 KB)
- Super_283_BWQET_1 (35 KB)
- Super_283_BWQET_2 (36 KB)
- Super_283_BWQET_3 (38 KB)
Jens Dehne, 06.May.15
