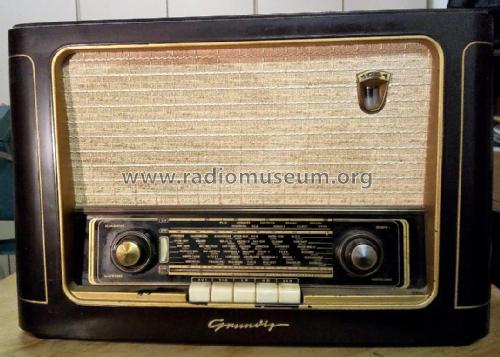

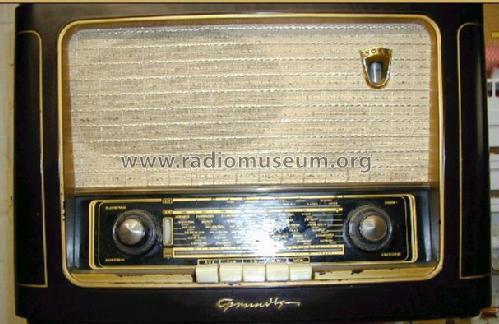

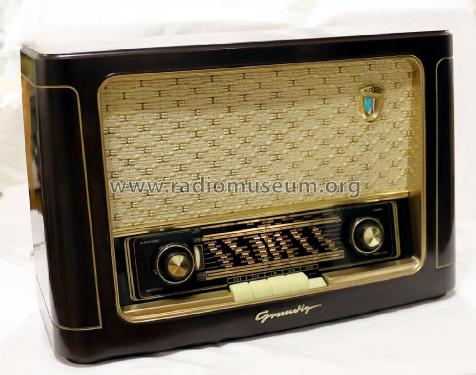

For model 1041W EF89, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: EC92 EF89 EF89 EABC80 EM85 EL41
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110/220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: 1041W [EF89] - Grundig Radio-Vertrieb, RVF,
Material Bakelite case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 503 x 328 x 208 mm / 19.8 x 12.9 x 8.2 inch
Notes Der Katalog VRG für 1953/54 zeigt noch das Modell 1040W und 1042W aber nicht das Modell 1041W. Die EF89 kommt erst 1954 auf den Markt. Im VRG Katalog für 1954/55 finden sich Grundig 1041W, 1041WH und 1041GW mit dieser neuen Röhre. Die Grundig Modelle 1041W, WH, GW und GWH gibt es gemäss Stückliste und Schaltplan (Reparaturhelfer) auch mit der Bestückung EC92, ECH81, EF93 etc. Das Vorkommen für 1953 wäre möglich.
Net weight (2.2 lb = 1 kg) 6.4 kg / 14 lb 1.6 oz (14.097 lb)
Price in first year of sale 210.00 DM
Collectors' prices
Source of data Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 1, Ernst Erb
