For model 2055W/3D, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Bild zum gleich aussehenden Modell automatisch kopiert statt wie bisher verknüpft (05.Jan.2010 EE).

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM85 EL84
Semiconductors (the count is only for transistors) B250C75
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz; Reflex
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker 4 Loudspeakers
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: 2055W/3D - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 573 x 370 x 245 mm / 22.6 x 14.6 x 9.6 inch
Notes

Drehbare Ferritantenne mit beleuchteter Anzeige. UKW-Vorstufe arbeitet in Reflexschaltung als 1. FM-ZF-Stufe.

Das Handbuch des Rundfunk- und Fernseh-Grosshandels (VDRG) sowie die Rückwand des Modells Grundig 2055W/3D nennen 8 AM- und 13 FM-Kreise, was falsch ist. Der Rundfunk-Phono-Fernseh-Katalog 1955/56 (Handbuch RFP) führt dagegen 7 AM- und 11 FM-Kreise, was mit dem Schema übereinstimmt.

Net weight (2.2 lb = 1 kg) 10.4 kg / 22 lb 14.5 oz (22.907 lb)
Price in first year of sale 326.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1955/56 / Radiokatalog Band 1, Ernst Erb
Mentioned in Katalog Thiele,Helmstedt 1955/56 (S.24)

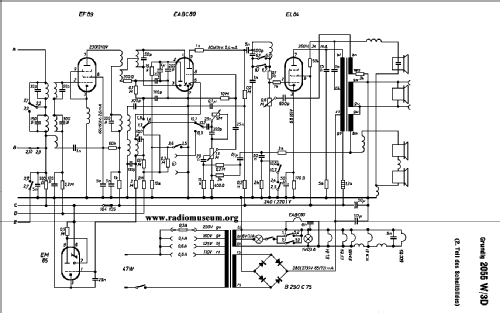

Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Lange, Schaltungen der Funkindustrie (Band IV, S.116f.)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
