3033/56

3033/56; Grundig Radio- (ID = 1536806) Radio
3033/56; Grundig Radio- (ID = 2325924) Radio 3033/56; Grundig Radio- (ID = 1713825) Radio
3033/56; Grundig Radio- (ID = 415666) Radio 3033/56; Grundig Radio- (ID = 415667) Radio
3033/56; Grundig Radio- (ID = 415668) Radio 3033/56; Grundig Radio- (ID = 520049) Radio
3033/56; Grundig Radio- (ID = 39932) Radio 3033/56; Grundig Radio- (ID = 39933) Radio
3033/56; Grundig Radio- (ID = 39934) Radio 3033/56; Grundig Radio- (ID = 385407) Radio
Use red slider bar for more.
3033/56; Grundig Radio- (ID = 2325924) Radio
Grundig Radio-: 3033/56 [Radio] ID = 2325924 1400x952
Select picture or schematic to display from thumbnails on the right and click for download.
For model 3033/56, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM85 EL84
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 110, 125, 160, 220 Volt
Loudspeaker 4 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: 3033/56 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 390 x 263 mm / 24.4 x 15.4 x 10.4 inch
Notes

Anschluß für Fern-Dirigent. Minimale Schaltungsunterschiede zu Modell 3033WF/3D, u.a. bei den Anschlüssen der Lautsprecher.

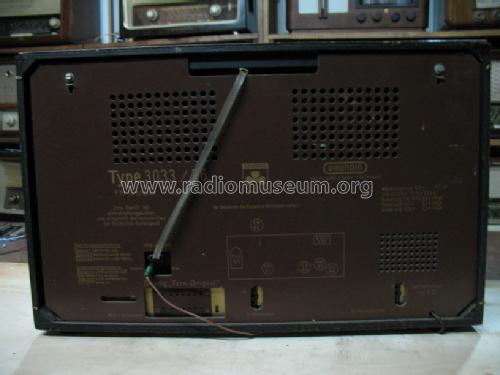

Rückwanddruck nennt für AM werbewirksam 8 Kreise da der ZF-Saugkreis mit einbezogen wird. Diese sogenannten Hilfskreise werden jedoch nicht mitgezählt da sie auf die Trennschärfe keinen Einfluss haben. Laut Schema ist das Modell 3033/56 mit 7 "echten" AM-Kreisen ausgestattet.

Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)

Model page created by Richard Winter. See "Data change" for further contributors.
