For model 3045W ECC85, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EBF80 EM85 EABC80 EL84
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker 2 Loudspeakers
Power out 5 W (unknown quality)
from Radiomuseum.org Model: 3045W [ECC85] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 388 x 263 mm / 24.4 x 15.3 x 10.4 inch
Notes Siehe auch Variante mit EC92.
Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)
Price in first year of sale 340.00 DM
Source of data Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6057 models, 5282 with images and 4090 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: 3045W
Threads: 2 | Posts: 7
Hits: 2239     Replies: 3
Abweichende Röhrenbestückung
Hans-Peter Hofmann
12.Dec.03
  1

Mein GRUNDIG 3045 W wurde lt. Angabe auf der Rückwand mit folgender Röhrenbestückung gefertigt :   EC92 ECH81 EF41 EAF42 EABC80 EL84 EM85.

Eilert Menke
12.Dec.03
  2

Hallo Herr Knoll,

nun antworte ich vor Ihrem Post, da ich zugleich meinen ursprünglichen Post aufgrund Ihrer Info (Danke!) hier gelöscht habe, weil hinfällig. Langsam werde ich "betriebsblind". Unter den geschilderten Umständen wäre es vielleicht sinnvoll, für diese Modellvariante einen eigenen Eintrag anzulegen.

Herzliche Grüße

Eilert Menke

Hans M. Knoll
12.Dec.03
  3

Hallo Herr Menke, soweit ich sehen kann, gibt es diese reale Variante des 3045W nicht als Modell. Herr Roth hat da zwar ein Photo von hinten / innen beim 3045W eingestellt das als Version bezeichnet was aber nicht stimmt.

Was H.Hofmann hat ist Realitaet.

In diesen Jahren war die fett gedruckte Nummer am Anfand der Serien- Nr. die Zeichnungs Nr.

Der 3045W mit EC92 hat die 412, der mit der ECC85 die 438.

Am Photo des H. Roth kann man deutlich sehen die 412 was nicht bei diesem Modell zutrifft

mfg Knoll







Hans M. Knoll
12.Dec.03
  4

Hallo Herr Menke, kein Wunder, Sie sind da nicht alleine.



Ich war 42 Jahre dort. Der Verantwortliche lies sich gerne: dynamischer Unternehmer nennen.

Gruss von knoll


Hits: 2825     Replies: 2
grundig: Grundig 3045W; zunächst mit anderer Röhrenbestüc
Jürgen Nolting
19.Oct.03
  1 Der Grundig 3045W wurde am Anfang der Serie auch mit einer anderen Röhrenbestückung gebaut: EC92 ECH81 EF41 EAF42 EABC80 EL84 EM80.
Hans M. Knoll
19.Oct.03
  2

Hallo Herr Nolting,

ausser der EM80 wurde in dieser Type 3045W (EC92) auchdie EM85 eingesetzt.

Ich bitte um Kentnissnahme.

Anlage:

mfg Knoll

Attachments

Rolf Zetterberg
19.Oct.03
  3

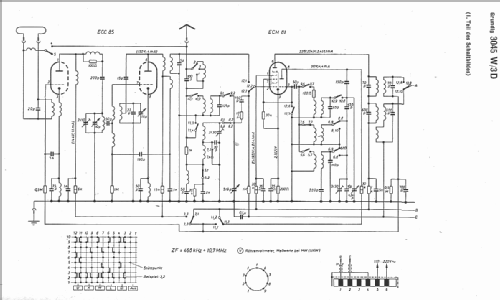

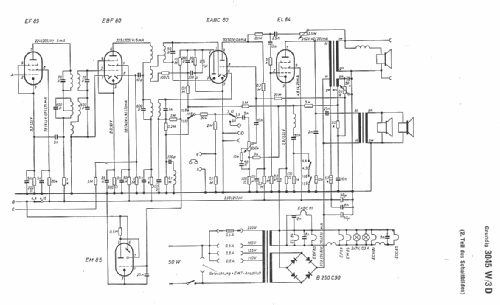

Und der 3045 W/3D hat ECC85,ECH81,EF89,EBF80,EABC80,EL84,EM85.

Rolf Zetterberg
