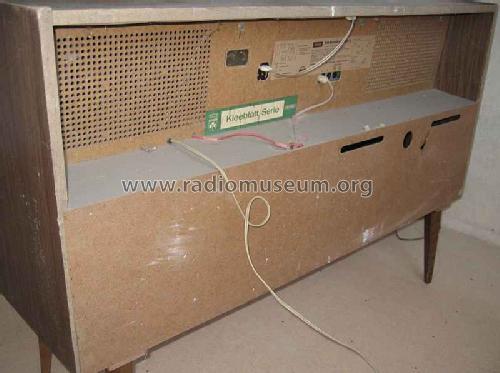

Mandello e/St Ch= CS200; Grundig Radio- (ID = 106281) Radio
Grundig Radio-: Mandello e/St Ch= CS200 [Radio] ID = 106281 500x375
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mandello e/St Ch= CS200, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: ECC85 ECH81 EAF801 ECC83 EM87 ELL80 ECC81 EC92
Semiconductors (the count is only for transistors) AA113 AA118
Main principle Super-Heterodyne (Super in general)
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Changer (Record changer)
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Mandello e/St Ch= CS200 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Console with Push Buttons.
Dimensions (WHD) 46.5 x 31.5 x 15.25 inch / 1181 x 800 x 387 mm
Notes

Stereo-Konzertschrank.

Rundfunk-Chassis: CS200 inklusive UKW Stereo-Automatic-Decoder 6
Dioden (jew. einmal gelistet): 2x AA113 (CS200), 7x AA118 (Decoder).

Phono Chassis: Grundig Stereo Plattenwechsler Automatic 36 oder AG1035.

Source of data -- Original prospect or advert
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Fred Eddie-Quartey. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5879 models, 5078 with images and 3965 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Mandello e/St Ch= CS200
Threads: 1 | Posts: 2
Hits: 1832     Replies: 1
Problem mit Grundig CS200 aus Mandello e/ST
David Baier
10.Jun.11
  1

Hallo,

Ich habe vor einiger Zeit ein Chassis aus einem Grundig Mandello e/ST Konzertschrank geschenkt bekommen, komplett mit Röhren und sogar dem passenden Stereo Decoder. Den Schaltplan (CS200) habe ich hier im Forum gefunden, und jetzt habe ich eine Frage zur Fehlersuche.

Ich habe das Gerät langsam mit einem Variac auf Betriebsspannung gebracht und die Leistungsaufnahme ist im erwarteten Bereich von etwa 55W. Soweit sollte also alles ungefähr passen.

Es lassen sich zunächst einige Sender einstellen, und auch die Abstimmanzeige funktioniert wie erwartet. Die Wiedergabequalität ist ausgezeichnet, wenn auch nur über einen Lautsprecher im Moment. Nach einigen Minuten erlischt das magische Auge jedoch plotzlich (geht sofort aus, kein langsames Dimmen oder so) und der Empfang (UKW) geht in die Knie. Nachdem man das Gerät ausschaltet, einen Moment wartet und wieder einschaltet, geht die Abstimmanzeige wieder einige Minuten, geht dann aber wieder aus...

Das Gerät ist in sehr gutem Zustand und unangestastet, also komplett unverbastelt. Wo soll ich mit der Fehlersuche beginnen? Die ECC85 und die ECH81 habe ich bereits getauscht, für die EAF801 habe ich leider keine Ersatzröhre bei der Hand. Woran kann der plötzliche Empfangsausfall liegen?

Wolfgang Bauer
11.Jun.11
  2


Sg. Herr Baier,

bitte Reparaturanfragen immer vom Modell aus posten.
Ich habe Ihren Beitrag zum Modell verschoben.

Da Sie in Ihrem Profil leider nicht angeben, was Sie an Erfahrung und Messgeräten haben, ist es schwer, Ihnen zu helfen.
Ohne Multimeter oä. werden wir da nicht viele Ratschläge geben können.
Ein Totalausfall des magischen Auges läßt auf eine Unterbrechung in der Spannungsversorgung schließen.

MfG. WB.
