HiFi Zauberklang 3025 Musikgerät 3025
Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1956/1957
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 20586
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Grundig 3025/s front view

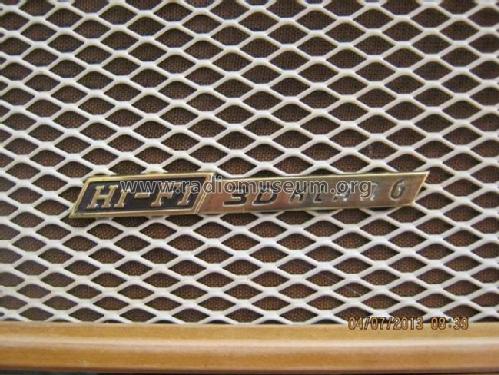

3D Klang logo on speaker grille
Open bottom side of radio
Equalizer indicator
Grundig 1957 autumn catalogue for Sweden
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Main principle
- Superheterodyne (common); ZF/IF 468/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 10 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 160; 220 Volt
- Loudspeaker
- 3 Loudspeakers
- Power out
- 4 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: HiFi Zauberklang 3025 Musikgerät 3025 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 570 x 360 x 250 mm / 22.4 x 14.2 x 9.8 inch
- Notes
-
Gehäuse eckig, im Gegensatz zum abgerundeten 3020(a).
Fehler im Schaltplan: Spannungsangaben EL84 G1, Pin2 sind falsch. Sie gehören zur Kathode, Pin3
- Net weight (2.2 lb = 1 kg)
- 11.2 kg / 24 lb 10.7 oz (24.67 lb)
- Price in first year of sale
- 329.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1956/57
- Other Models
-
Here you find 6196 models, 5420 with images and 4190 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Collections
The model HiFi Zauberklang 3025 is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: HiFi Zauberklang 3025 Musikgerät 3025
Threads: 2 | Posts: 2
Restaurationsbericht und Hinweis,
Während der Restauration stellte ich fest, dass das zum Modell gehörige Schaltschema nicht zu meinem kürzlich (März 2012) erworbenen und restaurierten Gerät passt. Vielmehr entspricht die noch original erhaltene Schaltung dem Modell 3020, erkennbar u.a. an der Reihenschaltung sämtlicher Lautsprecher am AÜ zwischen GRAU/SCHWARZ, dem Fehlen des Hochpass_C_10uF der sonst eigentlich separat angekoppelten Seitenlautsprecher und dem 22nF Koppel_C zur EL84 (statt 4,7nF). Auch die Beschaltung der Kontaktplatte zum Grundig-HIFI-Strahler entspricht dem Gerät 3020.
Vielleicht können die Admins mit einer kleinen Vermerkung diese Schaltunterlagen zum Modell laden.
In Ergänzung der Restaurationsfotos...
Bei meinem Gerät war der Netztrafo durchgebrannt und die Kontaktplatte zum HIFI-Strahler derart beschädigt, dass ich den Trafo durch einen Grundig-Typ mit 240V pri_Anzapfung ersetzte und die Kontaktplatte nebst Beschaltung ersatzlos entfernte. Das Gehäuse hatte Furnierschäden, und so entschloss ich mich - resoluter als gewöhnlich - nicht nur den Lack zu entfernen, sondern auch dunkle Lasur (Ebenholz) zu verwenden, um einige Furnierfehler besser kaschieren zu können.
Anbei bemerkt kontrastieren so die schlichten aber reizvollen Bedienelemente besser.
S. Lakomy
Stephan Lakomy, 11.Mar.12
Hallo zusammen
Ich besitze die komplette Bedienungsanleitung im Orginal (Papierform) und als PDF- Datei.Möchte sie gerne auf das Modell hochladen.Es ist mir allerdings nicht möglich , da die Pdf -Dateien zu groß sind.Kann mir da jemand weiterhelfen?
Würde ihm die 6 PDF´S auch gerne zusenden wenn das weiterhelfen würde.
mit freundlichen grüßen
Berthold Käsbauer
Berthold Käsbauer, 01.Jan.08
