Musikschrank 7030W/3D Plattenwechsler

Musikschrank 7030W/3D; Grundig Radio- (ID = 375623) Radio

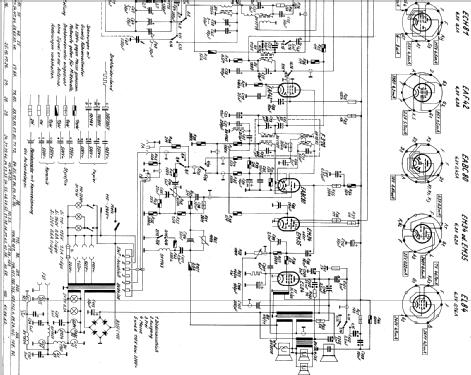

Musikschrank 7030W/3D; Grundig Radio- (ID = 375624) Radio
Musikschrank 7030W/3D; Grundig Radio- (ID = 762852) Radio Musikschrank 7030W/3D; Grundig Radio- (ID = 762867) Radio
Musikschrank 7030W/3D; Grundig Radio- (ID = 762868) Radio Musikschrank 7030W/3D; Grundig Radio- (ID = 762869) Radio
Use red slider bar for more.
Musikschrank 7030W/3D; Grundig Radio- (ID = 762852) Radio
Grundig Radio-: Musikschrank 7030W/3D [Radio] ID = 762852 707x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Musikschrank 7030W/3D Plattenwechsler, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: EC92 EC92 EF89 ECH81 EM34 EAF42 EABC80 EL84
Main principle ZF/IF 468/10700 kHz
Tuned circuits 10 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Changer (Record changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker 4 Loudspeakers
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Musikschrank 7030W/3D [Plattenwechsler] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Console with Push Buttons.
Dimensions (WHD) 862 x 688 x 447 mm / 33.9 x 27.1 x 17.6 inch
Notes Rundfunk-Chassis = 4035W/3D; Plattenwechsler.
Net weight (2.2 lb = 1 kg) 44 kg / 96 lb 14.7 oz (96.916 lb)
Price in first year of sale 965.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1954/55

Model page created by Bernd P. Kieck. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6079 models, 5301 with images and 4094 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Musikschrank 7030W/3D
Threads: 1 | Posts: 6
Hits: 2515     Replies: 5
grundig: 7030W/3D; Musikschrank Plattenspieler?
Peter Habegger
16.Nov.14
  1

Guten Tag

Ich habe einen Grundig Musikschrank 7030W/3D erstanden. Als Plattenspieler ist ein nicht kompletter Dual 1004 (vermutlich nachträglich im Austausch) verbaut. Weiss jemand mit welchem Modell Plattenspieler dieser Musikschrank ausgeliefert wurde?

Freundliche Grüsse

Peter Habegger

Bernhard Nagel
16.Nov.14
  2

Das Bild mit aufgeklapptem Deckel (ID = 762867) zeigt Hinweise auf den Perpetuum Ebner (PE) Rex A als originalen Plattenwechsler. Um ganz sicher zu gehen, fragen Sie Jörg Katzenmaier als Hochlader der Bilder aus seiner Sammlung.

Peter Habegger
17.Nov.14
  3 Ihr Tip ist richtig. Auch im Dual Forum wurde der PE Rex A als Erstausrüstung genannt. Nun geht es auf die Suche nach einem funktionstüchtigen Teil...
Peter Habegger
31.Jan.16
  4

Mittlerweilen habe ich einen Funktionstüchtigen Rex für den Einbau und einen defekten Rex als Ersatzteilspender gefunden.

Dank dem Tip von Bernhard Nagel habe ich von Jörg Katzenmaier auch noch einen passenden Einbaurahmen erhalten. Ein grosses danke den beiden.

Der Plattenwechsler funktioniert bereits. Jetzt muss noch der Radioteil gereinigt werden und dann sollte das Gerät wieder voll funktionstüchtig sein.

Freundliche Grüsse

Peter Habegger

Peter Habegger
17.Apr.16
  5

Wie bereits beschrieben funktioniert der Plattenwechsler. Nur mit dem Radioempfang klappt es noch nicht. Im Plattenspieler Betrieb toller Sound Lautstärke, Höhen und Tiefen lassen sich verstellen. Im Radiobetrieb aber kein Ton, kein Geräusch, nichts. Alle Röhren werden warm ausser die EM34 die dunkel bleibt. Ich habe aus einem anderen Modell die EM34 eingebaut; ohne Erfolg.

Hat jemand noch einen Tip was ich testen kann (bin "nur" Starkstrom -Elektroinstallateur) oder braucht es da den Fachmann?

Grüsse Peter

Andreas Peukert
20.Apr.16
  6

Hallo Herr Habegger,

zunächst Glückwunsch zu dem schönen Gerät. Auch, dass Sie den passenden Plattenspieler bekommen haben ist doch erfreulich.

Leider haben Sie ja noch technische Probleme mit dem Gerät, die es gilt abzustellen. Übrigens hat dieser Fehler mit dem mag. auge nichts zu tun. Dass dort nichts angezeigt wird, läßt auf eine taube Leuchtschicht des mag. Auges schließen. Ich weiß jetzt nicht, was Sie an dem Radiochassis für Arbeiten verrichtet haben. Ganz wichtig ist vor jedem Betrieb die alten maroden Kondensatoren zu tauschen. Dies bezieht sich nur auf die Rollkondensatoren. Wenn noch nicht erfolgt, sollten Sie unbedingt damit beginnen. Auch im Plattenspieler-Betrieb können alte Kondensatoren durch Leckstrom im Gerät Schaden anrichten. Ausgenommen hiervon sind natürlich keramische Kondensatoren. Das sollte die 1. Arbeit sein. Sehr oft ändert sich das Verhalten eines alten Radios nach dieser Maßnahme schon. Der 2. Schritt wäre dann, die im Schaltbild angegebenen Spannungswerte mit Ihrem Gerät zu vergleichen. Sehr oft passiert es, dass durch alte Kondensatoren Widerstände in Mitleidenschaft gezogen werden und dann die Spannungsversorgung einzelner Kreise unterbrochen wird. Bitte überprüfen Sie die o. a. Hinweise und berichten Sie weiter, damit das Schmuckstück Sie bald auch mit  Radioempfang erfreuen kann. Viel Erfolg.

Viele Grüße

Andreas Peukert


Grundig Radio-: Musikschrank 7030W/3D
End of forum contributions about this model
