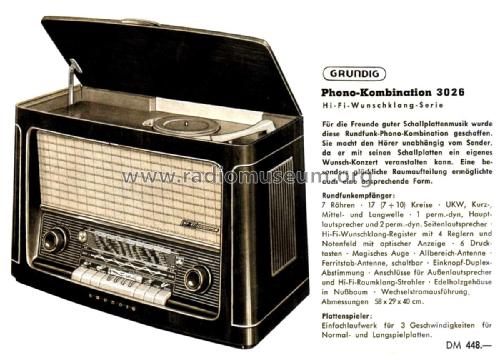

Phono-Kombination 3026PH

Grundig (Radio-Vertrieb, RVF, Radiowerke)

Data
Forum
Pictures
Collections

  • Year
  • 1956/1957
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 20595
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Record Player (not changer); Radio Control (+Remote Wire etc)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 160; 220 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Phono-Kombination 3026PH - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 580 x 290 x 400 mm / 22.8 x 11.4 x 15.7 inch
  • Net weight (2.2 lb = 1 kg)
  • 13.5 kg / 29 lb 11.8 oz (29.736 lb)
  • Price in first year of sale
  • 448.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Phono-Kombination is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Phono-Kombination 3026PH

Threads: 1 | Posts: 3

Hallo,
ich habe mir gestern dieses Modell gekauft. Rein äußerlich ist es in sehr gutem Zustand.
Allerdings hat jemand, warum auch immer, den Plattenspieler abgeklemmt. Zwar wußte ich beim Kauf das dieser nicht funktioniert, ich wußte aber nicht das er scheinbar nur abgeklemmt ist.
Das Stromkabel habe ich schnell gefunden und auch provisorisch über zwei Krokodilklemmen angeschlossen. Der Motor lief daraufhin auch problemlos an.
Wenn ich das auf den hier dargestellten Bildern richtig deute, wird der Anschluß des Plattenspielers nach außen gelegt und geht über den TA Eingang des Geräte? Dieses Kabel fehlt bei mir komplett.
Dank des hier eingestellten Bildes dürfte das dann aber kein Problem sein. (Wenn es denn richtig ist)

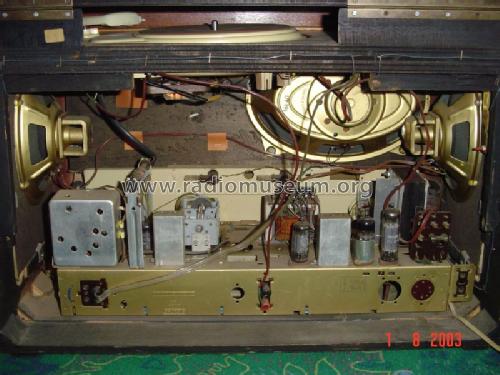

Als Unterschied zu meinem Gerät fiel mir auf das auf dem Chassisbild ganz unten links (direkt neben dem Antenneneingang) ein blaues Kabel durchgezogen ist. Dieses Kabel ist bei mir rot, durchgeknippst und an beiden Enden abisoliert. Eigentlich hatte ich hier den TA-Anschluß vermutet.  Dem scheint aber wohl nicht so zu sein. Wofür ist also diese Leitung?

Gruß.. Horst Reinsch


Horst Reinsch, 12.Feb.08

Weitere Posts (3) zu diesem Thema.
