For model RC-Generator TG5, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1971 Category: Service- or Lab Equipment
Valves / Tubes 5:
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands Wave Bands given in the notes.
Details

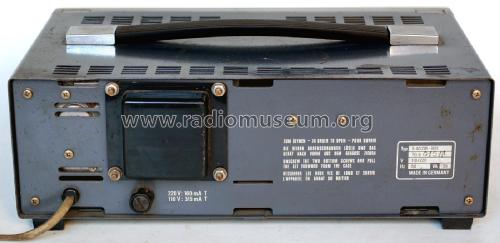

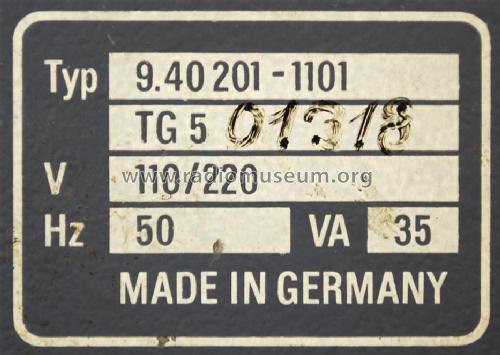

Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: RC-Generator TG5 - Grundig Radio-Vertrieb, RVF,
Material Various materials
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 300 x 113 x 176 mm / 11.8 x 4.4 x 6.9 inch

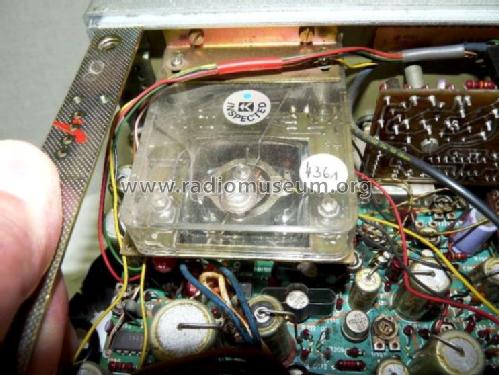

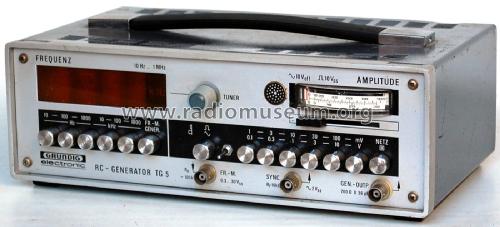

Notes Sinus/Rechteck-Generator, Frequenzbereich: 10 Hz - 1 MHz, Ausgangsspannung: 0-10 V, 10-dB-Teiler mit 9 Stufen; Umschaltbar als Generator oder Zähler; 4-stellige Digitalanzeige. Max. Leistungsaufnahme 35 W.
Net weight (2.2 lb = 1 kg) 3.9 kg / 8 lb 9.4 oz (8.59 lb)
Price in first year of sale 1'700.00 DM

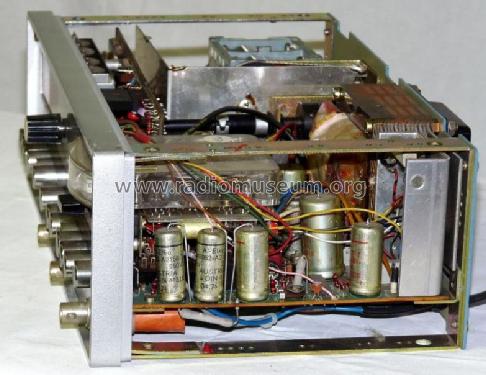

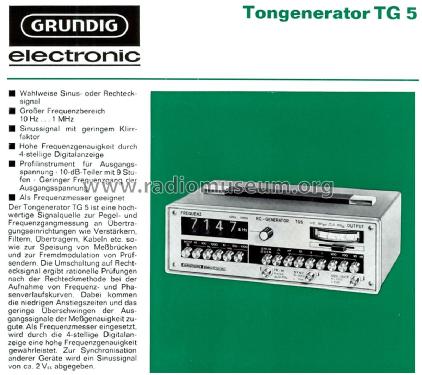

Source of data -- Original prospect or advert
Mentioned in - - Manufacturers Literature (Grundig Technische Informationen 2/1971)

Model page created by Daniel Doll. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6061 models, 5286 with images and 4091 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: RC-Generator TG5
Threads: 1 | Posts: 3
Hits: 1246     Replies: 2
grundig: TG5 schwingt
Ludger Kreuz
29.May.17
  1

Liebe Forums-Mitglieder des Radiomuseum.org,

ich habe einen TG5 (mit Röhren), der komplett schwingt. Fehlerbild: Ziffern-Frequenzanzeige der Röhren "verschwimmt", weil alle Ziffernsymbole gleichzeitig angesteuert werden, Radioempfang ist auf UKW gestört (Radio in ca 80cm Abstand) , kein NF-Sinussignal mehr am Ausgang, sondern HF.

Vielleicht kann mir jemand aus Ihrem Kreise einen sachdienlichen Hinweis geben, vielleicht haben SIe ja bereits einmal ein solches Fehlerbild selber gehabt und den Fehler behoben.

Ich freue mich über hilfreiche Tips.
Viele Grüße
Ludger Kreuz

Bernhard Nagel
30.May.17
  2

Hallo Herr Kreuz,

das geschilderte Fehlerbild "Ziffern-Frequenzanzeige verschwimmt" ist ein erster Hinweis auf die Stromversorgung des Zähler/Anzeigeteils der hier mit TTL-Schaltkreisen realisiert ist. Zunächst sollte die zugehörige 5V Versorgung geprüft werden. Hier kommt ein µA7805 (IC1) zum Einsatz, diese Festspannungsregler können unkontrolliert schwingen wenn die erforderlichen Abblockkapazitäten nicht mehr wirken (Stichwort trockene Elkos). Die Schwingungen müssten mit Hilfe eines Oszilloskops zu sehen sein.

Im Eingang des Reglers liegt lediglich ein 10.000µF Siebelko, unverständlicherweise hat Grundig den kleinen Kondensator (etwa 1µF, niedriger ESR) nahe beim Anschluss weggelassen. Im Ausgang ist ein 47µF Elko geschaltet, der ebenfalls zu prüfen ist.

Probehalber einwandfreie Kleinelkos den Ein- und Ausgang des Reglers parallel schalten.

Ludger Kreuz
13.Jun.17
  3

Hallo Herr Nagel,

vielen Dank für den Hinweis. Er hat mich in die Lage versetzt gezielt zu suchen.

Die in Frage kommenden Kapazitäten waren allesamt in Ordnung. Schließlich habe ich den Brückengleichrichter für die 5V-Spannungsversorgung  nachgelötet. Zu meinem Erstaunen gingen die Lötstellen des Gleichrichters beim Nachlöten auf wie eine warme Breze..., ein Verhalten, das nicht unbedingt alltäglich ist.

Mehrmaliges Absaugen des Lötzinns und erneutes Nachlöten ( zunächst wurde das neue Zinn nicht angenommen) haben dann den Fehler verschwinden lassen. Das Gerät funktioniert jetzt wieder einwandfrei.


Viele Grüße aus Nürnberg

Ludger Kreuz


Grundig Radio-: RC-Generator TG5
End of forum contributions about this model
