Stereo-Konzertschrank SO2/60

Stereo-Konzertschrank SO2/60; Grundig Radio- (ID = 646097) Radio Stereo-Konzertschrank SO2/60; Grundig Radio- (ID = 646098) Radio
Stereo-Konzertschrank SO2/60; Grundig Radio- (ID = 646099) Radio
Use red slider bar for more.
Stereo-Konzertschrank SO2/60; Grundig Radio- (ID = 646097) Radio

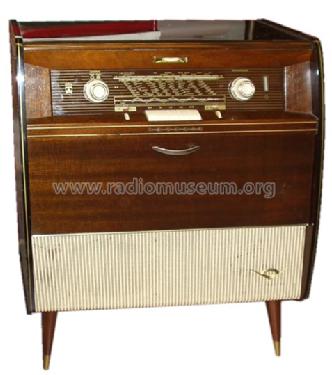

Grundig Radio-: Stereo-Konzertschrank SO2/60 [Radio] ID = 646097 478x539
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo-Konzertschrank SO2/60, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Gerät nicht mehr in meinem Besitz.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: ECC85 ECH81 EF89 EABC80 EM84 ECC83 EL95 EL95
schematic requested
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details Changer (Record changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker 3 Loudspeakers
Power out 7 W (unknown quality)
from Radiomuseum.org Model: Stereo-Konzertschrank SO2/60 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Console, Lowboy (legs < 50 %).
Dimensions (WHD) 650 x 800 x 350 mm / 25.6 x 31.5 x 13.8 inch
Notes Siehe auch Stereo-Konzertschrank SO2.

NF-Stereo, 3 Ausgangstrafos, Tiefton im Gegentakt, Hochtonkanäle im Eintaktbetrieb. Entspricht elektrisch dem Modell 4006 Stereo.

Plattenwechsler = TW501G, 4 Geschwindigkeiten, Stereo.

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
