• Pays
• Allemagne

• Fabricant / Marque
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Année
• 1970/1971

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 244194

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

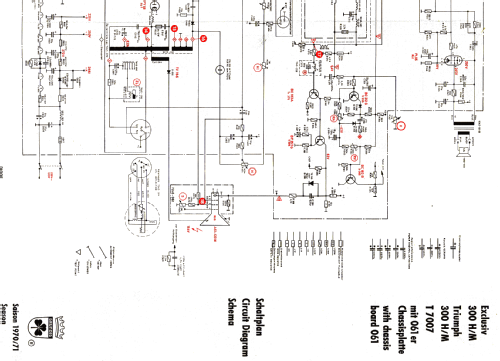

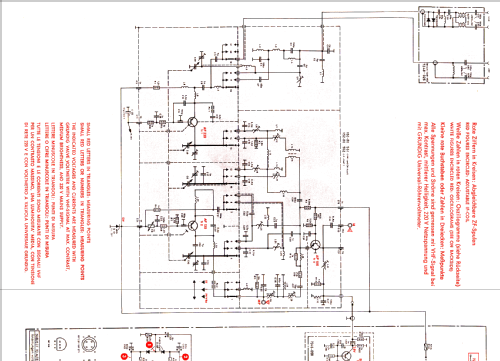

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• PL95 PCH200 PCL805 PCF802 PL504 PY88 A61-120W

• No. de transistors
• 12

• Semi-conducteurs
• AF239 AF139 AF106 BF310 BF251 BF271 BF311 BF183 BF257 BF212 BF183 BC168 TAA640 V40C2 OA90 TD190 TD041 TV18

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: T7007 H, M Ch= 061 - Grundig Radio-Vertrieb, RVF,

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 670 x 490 x 390 mm / 26.4 x 19.3 x 15.4 inch

• Remarques

• VHF/UHF Allbereichtuner mit mechanischer Abstimmung und Bereichsumschaltung.

  2 Gehäuseausführungen:

  • T7007 H Kunststoff, hell mattiert, mit Bedienungsleiste in Holzlook
  • T7007 M Kunststoff, hell mattiert, weiss oder rot, mit Bedienungsleiste in Metallfinish

  Fernbedienung Fernregler Type II.

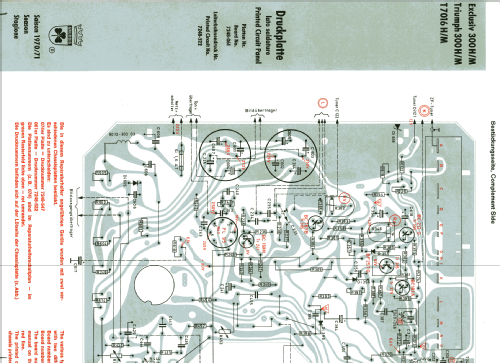

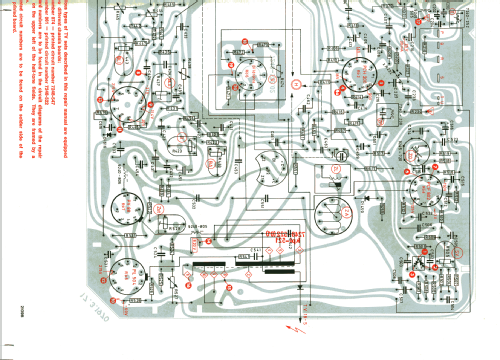

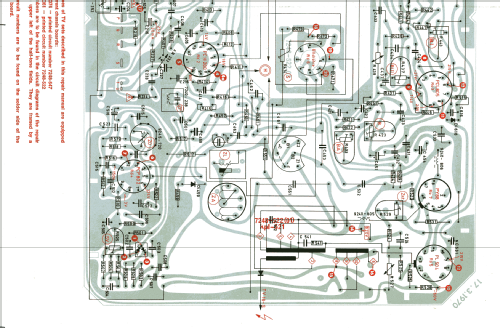

  Chassisplatte 061.

• Poids net
• 23 kg / 50 lb 10.6 oz (50.661 lb)

• Littérature
• Handbuch RFP 1970/71 S.73 (Thiele)

• Schémathèque (1)
• -- Original-techn. papers. (Grundig Service Unterlagen)

• Auteur
• Modèle crée par Josef Pilz. Voir les propositions de modification pour les contributeurs supplémentaires.
