• Pays
• Allemagne

• Fabricant / Marque
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Année
• 1970/1971

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 363864

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

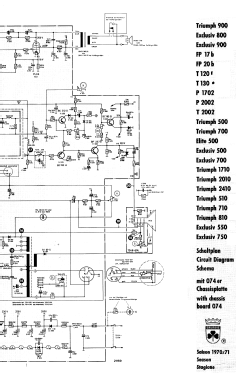

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• PL95 PCH200 PCL805 PCF802 PL504 PY88 A61-120W

• No. de transistors
• 12

• Semi-conducteurs
• AF279 AF280 AF106 BC168 BF310 BF251 BF271 BF311 BC212 BC183 BC183 BF257 TAA640 TAA550 TD129 BB105 OA90 TD190 BZX62 TV18 ESK1/10

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• De Radiomuseum.org
• Modèle: Triumph 510 Ch= 074 - Grundig Radio-Vertrieb, RVF,

• Forme
• Modèle de table profil bas (grand modèle).

• Remarques

• Grundig Triumph 510 ist ein Schwarzweißfernsehempfänger mit VHF und UHF. 61 cm-aluminisierter Bildschirm mit 110°-Ablenkung.

  7 Programmspeicher, Allbereich-Kombituner mit Diodenabstimmung.
  Anschluss für Fernregler II nachrüstbar.

  Fertigungsjahr (Saison) 1970/71.

  Jeder Diodentyp ist einmal gelistet.

  ---

  Black and white television with VHF and UHF. 24-inch aluminized screen with 110° deflection.

• Littérature
• -- Original-techn. papers.

• Schémathèque (1)
• -- Original-techn. papers. (Original Grundig schematic)

• Auteur
• Modèle crée par Pier Antonio Aluffi. Voir les propositions de modification pour les contributeurs supplémentaires.
