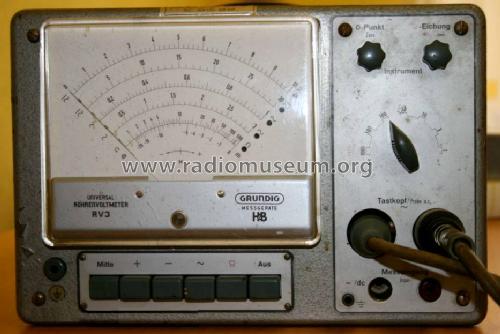

Universal-Röhrenvoltmeter RV3 52

Grundig (Radio-Vertrieb, RVF, Radiowerke)

Data
Forum
Pictures
Collections

  • Year
  • 1960 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 71983
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 120; 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Universal-Röhrenvoltmeter RV3 52 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 300 x 200 x 170 mm / 11.8 x 7.9 x 6.7 inch
  • Notes
  • Grundig Universal-Röhrenvoltmeter RV3.
    Wie Modell 6062, jedoch zusätzlich Skalenanzeige und geänderter Messbereichsschalter.
    Hergestellt bei Hartmann & Braun, Frankfurt.
  • Net weight (2.2 lb = 1 kg)
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Source of data
  • -- Original prospect or advert
  • Mentioned in
  • Electrotecnia Popular. nr. especial "Feria Internacional de Muestras" Barcelona 1-20 Junio 1961"
  • Author
  • Model page created by Martin Renz. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Universal-Röhrenvoltmeter is part of the collections of the following members.

Museums

The model Universal-Röhrenvoltmeter can be seen in the following museums.

 Forum

Forum contributions about this model: Grundig Radio-: Universal-Röhrenvoltmeter RV3 52

Threads: 4 | Posts: 13

Reparatur:  Anzeige  nicht korrekt

-C1und C2 gegen zwei neue 12 nF getauscht (Original 15nF)

-C4  0,1 µF und 16 µF Elko im Netzteil gewechselt

-C5 0,25µF gewechselt

- Gleichspannung  und Widerstansbereich neu abgeglichen

- Wechselspannungsbereich noch nicht da ich keinen Tastkopf besitze, sollte aber auch funkionieren





Peter Pfeiffer, 14.Dec.20

Weitere Posts (1) zu diesem Thema.

Hallo,

ich sehe soeben, dass bei meinem Grundig-RV3 auf dem Typenschild steht: Typ "52 RV3".

Frage: Sind alle RV3s 52er - oder gabs da mehrere Variationen. Auf die Schelle kann ich keine Unterschiede zu Modellen der anderen Hochlader entdecken.

Gruß Jörg Holtzapfel

Jörg Holtzapfel, 03.Feb.13

Weitere Posts (2) zu diesem Thema.

Hallo,

ich befasse mich z.Zt. mit meinem Grundig-Röhrenvoltmeter RV3. Meine Frage, gab es zu diesem Gerät eine Abgleichanleitung bzw. kennt jemand hierfür die notw. Vorgehensweise?

Arno Ehlscheid



Arno Ehlscheid, 26.Apr.10

Weitere Posts (9) zu diesem Thema.

Das RV3 unterscheidet sich vom (Vorgänger)Modell 6062 nur geringfügig: Es wurde eine Anzeige der verwendeten Skala mittels Skalenlämpchen eingefügt, zur Ansteuerung erhielt der Drehschalter eine weitere Ebene. Für Wechselspannungsmessungen sind beim 6062 4 weitere Schaltstellungen des Messbereichsschalters vorgesehen, diese wurden beim RV3 in den Gleichspannungsbereich integriert. Gleich- und Wechselspannung haben ohnehin getrennte Eingangsbuchsen. Das Schaltschema des 6062 gilt somit auch weitgehend für das RV3.

Martin Renz, 22.Jun.04

Weitere Posts (1) zu diesem Thema.
