Radio Kit ; Hollywood Radio & (ID = 367586) Kit
Hollywood Radio &: Radio Kit [Kit] ID = 367586 779x372
Select picture or schematic to display from thumbnails on the right and click for download.
For model Radio Kit, Hollywood Radio & Television Institute;Los Angeles

Country:  United States of America (USA)
Manufacturer / Brand:  Hollywood Radio & Television Institute;Los Angeles
Year: 1950 Category: Kit (Parts plus instruction) or building instructions only
Valves / Tubes 6: 12SA7 12J5GT 12J5GT 12J5GT 35L6GT 35Z4GT
Main principle Superheterodyne (common)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage AC/DC-set / 110-250 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Radio Kit - Hollywood Radio & Television
Material Metal case
Shape Chassis only or for «building in»
Notes Instruction Radio Kit for students of this Institute. Super heterodyne radio without variable front end RF tuning. fixed RF bandpass tuning below 12MHz. No IF amplifier. IF Is 12.5MHz . Mixer drives regenerative detector directly. LO ranges from 13.05MHz for 550kHz RF input to 24.5MHz for 12MHz RF input. Band change over 4 bands done with continuous variable cap.
Mentioned in -- Original prospect or advert

Model page created by Mario Coelho. See "Data change" for further contributors.



All listed radios etc. from Hollywood Radio & Television Institute;Los Angeles
Here you find 3 models, 3 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Hollywood Radio &: Radio Kit
Threads: 2 | Posts: 4
Hits: 3253     Replies: 2
hollywood: (PT-ES)HRTI- Hollywood Radio and Television inst
Joe Sousa
22.Mar.09
  1

Caros amigos de língua Portugesa ou Castelhana. Faço aqui uma tradução para Português da seguinte página do Forum, originalmente and Inglês.

http://www.radiomuseum.org/forum/hrti_hollywood_radio_and_television_institute.html

----------------------------

Tenho um curso de rádio por correspondência que data dos anos 40. O curso foi editado pelo HRTI-Hollywood Radio and Television Institute.

O editor do curso era localizado em Hollywood California EUA, mas a minha versão do curso está escrita em Português.

Tenho versões do folhetim mensal do HRTI em Português e Castelhano. Veio a verificar-se a existência do curso também em Inglês.

Cheguei a possuir o radio que foi construído com o curso. Era um super-heterodino rudimentar, que não presisava de qualquer alingnhamento para funcionar. Não tinha sintonização variável, na entrada de RF, mas sim um filtro de banda que limitava a entrada a frequências inferiores a 12MHz. O único elemento selectivo era a sintonização fixa a 12.5MHz do detector regenerativo. Só a quantidade de regeneração no detector era ajustável. A cobertura de banda extendia-se continuamente em quatro bandas, desde 550kHz até 12MHz. Um condensador variável controlava a frequência do oscillador local entre 13MHz e 24,5MHz. As quatro bandas eram delineadas por simples marcações A-B-C-D circumdando do eixo deste condensador. A sintonização era feita por um segundo condensador variável ligado com um condensador "padder" de 50pF em série, ao primeiro condensador selector de banda. O eixo deste segundo condensador tinha uma corda para controlar um quadrante de régua. O funcionamento deste condensador de assemelha-se a um "bandspread", ou "vernier".

Apesar da natureza rudimentar deste rádio, o conteúdo das lições eram bom, com uma cobertura ampla sobre operação teórica e prática, também com técnica de reparação. Haviam lições teóricas com um exame ao fim da lição, haviam folhas de trabálhos práticos utizando materiáis não fornecidos pelo curso, que envolveriam reparações ou instalação de equipamentos e, finalmente, uma colecção de 10 lições experimentais, de cariz didactico, explorava circuitos de rádio fundamentais, com a construção de amplificadores, vários radios de uma ou duas válvulas, osciladores e aparelho de medidas.

A digitalizaçào seguinte è a capa da última lição experimental 10L, que cobria a construção do rádio de 6 válvulas.

Nota-se um tubo de raios catódicos nest capa, embora que esta versào do curso nào inclua Televisão.

A seguinte digitalização, também extraída do lição de experiências 10L, mostra o aspecto geral do radio-kit de 6 válvulas:

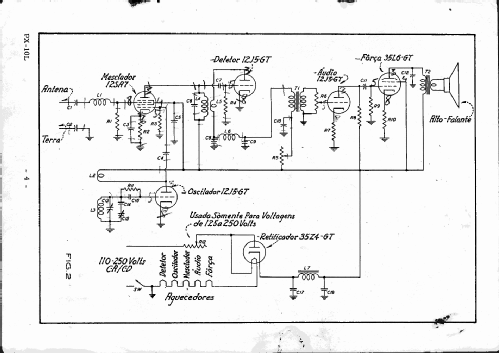

O esquema seguinte, também digitalizado da 10L, mostra a simplicidade funcional do rádio. É de notrar que este rádio não tinha pentodos, apesar de estarem largamente espalhados em rádios comtemporâneos. A quantidade elevada de válvulas neste rádio talvêz reflita o uso prévio destas válvulas nas lições experimentais anteriores.

 Podem baixar a lição 10L inteira e exemplos do folhetim mensal aqui:

http://www.radiomuseum.org/forum/hollywood_radio_kit.html

Se alguém estiver interessado, tenho mais material deste curso que posso digitalizar.

A minha pergunta é a seguinte: Já alguma vez encontraram este curso?

A correspondência de alunos apresentada no folhetim mensal, indica que este curso poliglota estava espalhado pelos quatro cantos do mundo.

Cumprimentos,

-Joe/Zé





Jose Duarte Costa
26.May.09
  2



Caro amigo José Sousa

Eu tenho algumas lições do curso  Hollywood Radio and Television  do Nº1 -30º não sei ao certo quantas lições tinha o curso pois eu comprei estas liçôes  numa feira de antiguidades.Algumas lições foram impressas  U S A  mas estão escritas em português como mostra estes exemplos.Tenho lido os artigos que tem escrito fico contente por haver mais um portugues a participar neste forum.

Cumprimentos

José Duarte





Attachments

Joe Sousa
28.May.09
  3

Caro amigo José Costa,

Recebo com agrado a notícia sobre a existência the mais exemplares deste curso. Depreendo que, sendo morador em Lisboa, tenha encontrado estas lições perto de casa.

O curso que possuo veio de Ponta Delgada-Açores.

Agraço a sua apreciação dos artigos que tenho escrito, e também agradeço as suas contribuições que já estive a ver. Recordo-me de ver o seu "Rádio de Salazar" em estado excepcionalmente bem conservado ou restaurado, e também o boletim da EN, explicando a origem deste. Também me ficaram na memória as suas reproduções perfeitas de botões, moldadas em resina. Parece que se tornou numa especialidade Portuguesa.

Olhando agora pela sua colecção reconheci o Panasonic-National T-63. Tenho um exemplar que foi comprado por um tio, cerca de 1965.

Há ums anos largos, concebi e executei um circuit para adapar a saída do oscilador local do T-63 a um contador de Frequências, em que a FI de 455kHz era subraída para o contador servir de mostrador de frequência sintonizada. Dava jeito para sintonizar onda curta e saber a frequência com exactidão. Cheguei a captar a Radio-Difusão-Portuguesa com o T-63 em Massachusetts-USA. A frequência era perto de 9.75MHz. Qualquer dia deveria fazer um artigo  a respeito do adaptador.

31 de Maio 2009: Chegou o dia! Calhou encontrar o esquema deste adaptador e está agora descrito aqui.

Cumprimentos,

-José


Hits: 1777     Replies: 0
hollywood: Radio Kit
Joe Sousa
22.Mar.09
  1

Experiment lesson 10L shows how to build the HRTI radio Kit, but is in a format that is not suitable to post in the schematic or photo sections of

http://www.radiomuseum.org/r/hollywood_radio_kit.html

This unsuitability is because it has an unacceptable mixture of schematic, photos and text.

The complete lesson is in Portuguese and is available in the RM server here.

Alternativelly, you may also obtain this lesson on my personal web page at:

http://home.comcast.net/~jlrmsousa/hrti_10l.pdf

I also organized a few samples of the HRTI course literature here.

Alternativelly, you may also obtain this HRTI course literature on my personal web page at:

http://home.comcast.net/~jlrmsousa/hrti_lessons_news.pdf

These samples include course forms and covers of the HRTI newsletter in Portuguese and Spanish.

A discussion of this HRTI course is in the forum.

Best regards,

-Joe
