For model Olympic 53 W762U, Horny (Hornyphon); Wien

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: UCH42 UAF42 UAF42 UL41 UM4 UL41 UY1N
Main principle Superheterodyne (common); ZF/IF 461 kHz; 3 AF stage(s)
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Details
Power type and voltage AC/DC-set / 110*220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: Olympic 53 W762U - Horny Hornyphon; Wien
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 580 x 452 x 290 mm / 22.8 x 17.8 x 11.4 inch
Notes

Damaliges Spitzengerät von Hornyphon mit bemerkenswerter Ausstattung: Anschluss für Antenne, Erde, Zusatzlautsprecher, abschaltbarer Grammoanschluss, kontinuierliche gehörrichtige Lautstärkeregelung, HF-Bandbreitenregelung mittels Zug-Druckschalter, Tonblende mit besonders gekennzeichneter Qualitätsstellung (größter Tonumfang), Fadingausgleich wirksam auf 2 Röhren, Gegentakt-Endstufe, NF-Gegenkopplung über 2 Stufen mit Bass- und Höhenanhebung.
Gegenüber dem Schwestergerät W762A für reinen Wechselstrombetrieb enthält die beschriebene Allstromausführung W762U neben der notwendigen Gleichstromausrüstung mit Widerständen auch einen Netztransformator für Wechselstrombetrieb.

Price in first year of sale 2'590.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

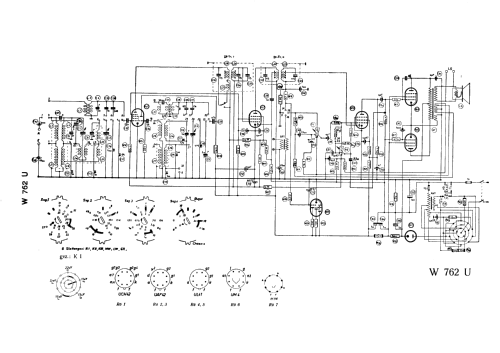

Circuit diagram reference Unterlagen E.Erb
Mentioned in -- Original-techn. papers.
