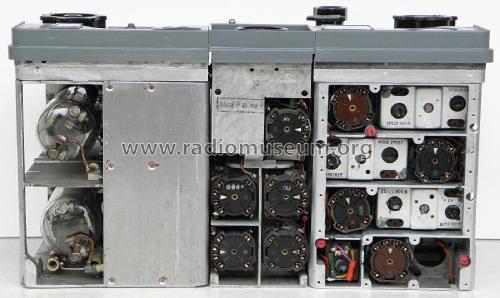

UKW-Funkanlage FuG16FM3

Huber u. Brendel Electronic; Crailsheim

Data
Forum
Pictures
Collections

  • Year
  • 1949
  • Category
  • Commercial Transmitter & Receiver (TRX not Amateur)
  • Radiomuseum.org ID
  • 317724

 Technical Specifications

  • Number of Tubes
  • 16
  • Main principle
  • Transceiver; ZF/IF 3100 kHz; 2 AF stage(s)
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Line / Storage batteries (perhaps also batteries) / 12; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: UKW-Funkanlage FuG16FM3 - Huber u. Brendel Electronic;
  • Dimensions (WHD)
  • 374 x 220 x 212 mm / 14.7 x 8.7 x 8.3 inch
  • Notes

  • Auf Frequenzmodulation umgebautes Sprechfunkgerät FuG16 (Amplitudenmodulation) der ehemaligen deutschen Luftwaffe. Verwendung des FuG16FM3 bei den Sicherheitsbehörden (Polizei, Feuerwehr) in Süddeutschland.
    Frequenzbereich 38,4 bis 42,4 MHz, Sender und Empfänger getrennt durchstimmbar, Sendeleistung 10 W, NF-Leistung 0,5 W.
    Betrieb der Feststationen mit Netzanschlußgerät B der Fa. Otto Dunkel, der Fahrzeugstationen mit modifizierten Wehrmachts-Umformern U20a oder U15b.

    Gegenüber dem ursprünglichen FuG16 wurden folgende Änderungen vorgenommen:
    - Frequenzmodulation der Steuerstufe des Senders durch eine als scheinbare Induktivität geschaltete Reaktanzröhre
    - Letzte ZF-Stufe als Begrenzer geschaltet
    - Demodulation durch Diskriminator (Duodiode RG12D3)
    - zusätzliche schaltbare Rauschsperre ("Krachsperre")
    - 2 NF-Stufen wegen Lautsprecherbetrieb.

    Geräte ohne "Krachsperre" haben eine Röhre RV12P2000 weniger.

  • Net weight (2.2 lb = 1 kg)
  • 13.2 kg / 29 lb 1.2 oz (29.075 lb)
  • Mentioned in
  • -- Original-techn. papers. (Beschreibung der UKW-Funkanlage FuG16FM3)
  • Author
  • Model page created by Siegfried Droese. See "Data change" for further contributors.
