For model 540GW mit Autotrafo, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien:

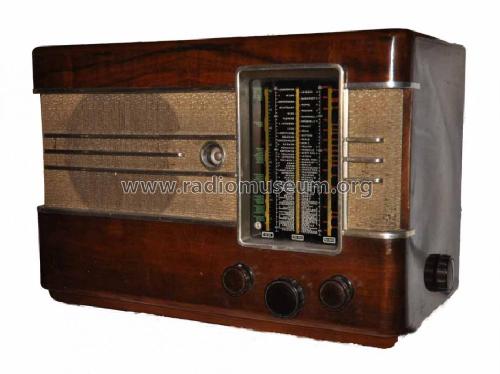

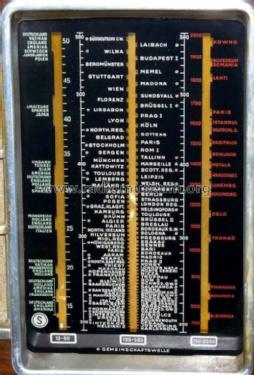

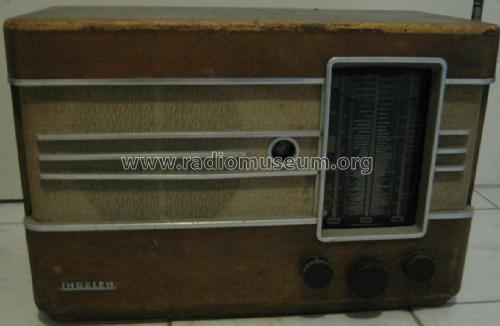

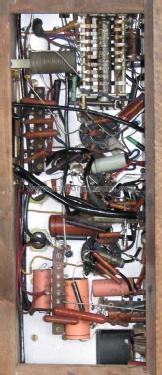

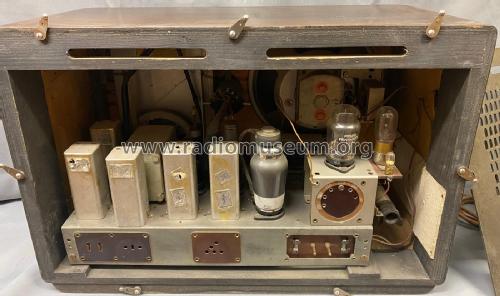

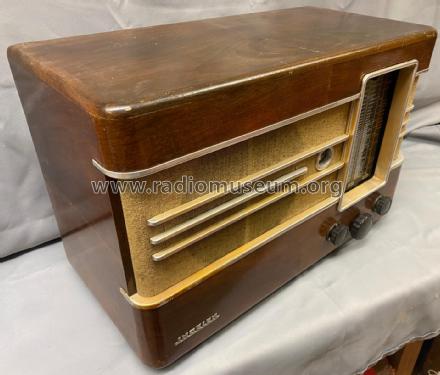

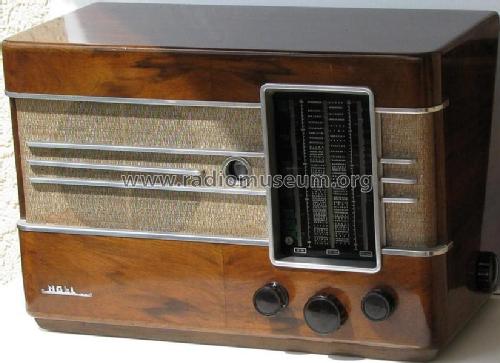

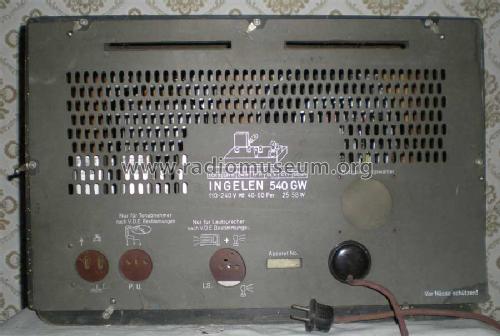

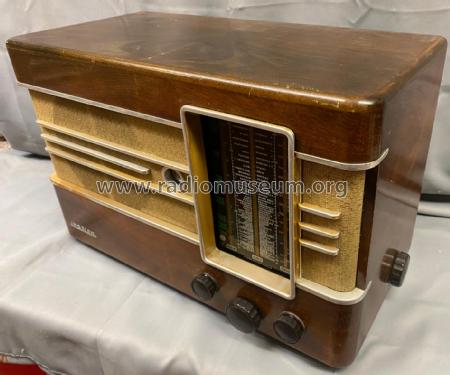

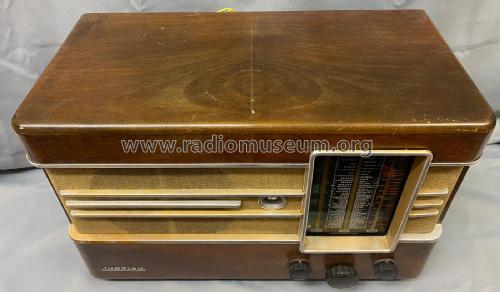

Ingelen Type 540 GW

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH11 EBF11 EF11 CL4 EM11 CY1 U1220
Main principle Superheterodyne (common); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-250 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 540GW mit Autotrafo - Ingelen, Elektrotechnische
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 533 x 355 x 255 mm / 21 x 14 x 10 inch

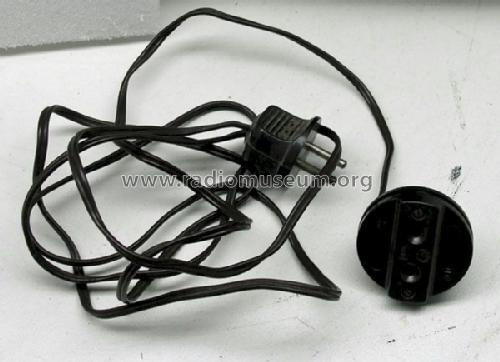

Notes Autotrafo für Wechselstrombetrieb.
Net weight (2.2 lb = 1 kg) 14.8 kg / 32 lb 9.6 oz (32.599 lb)
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

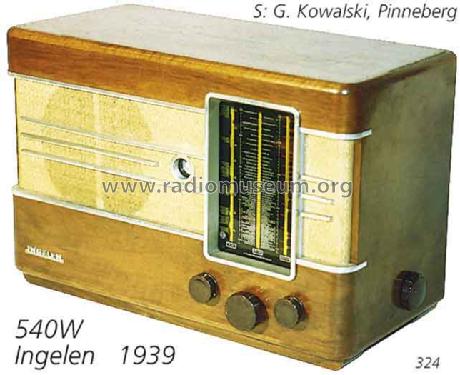

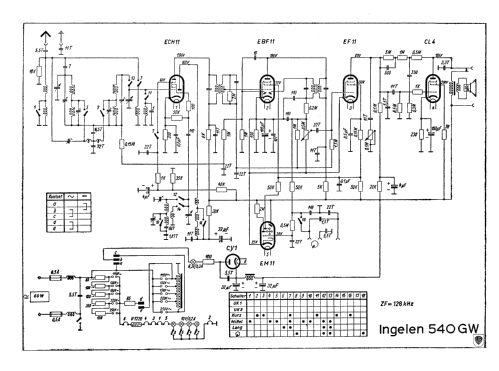

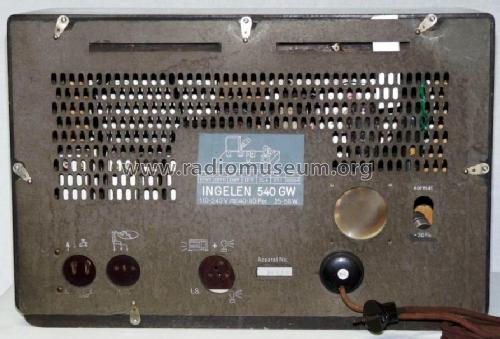

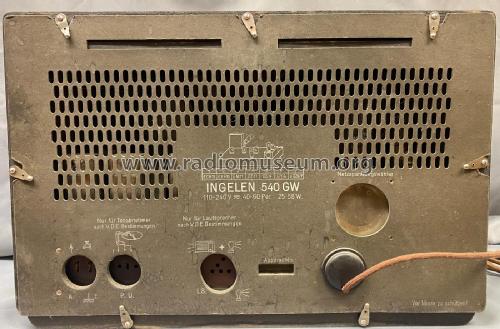

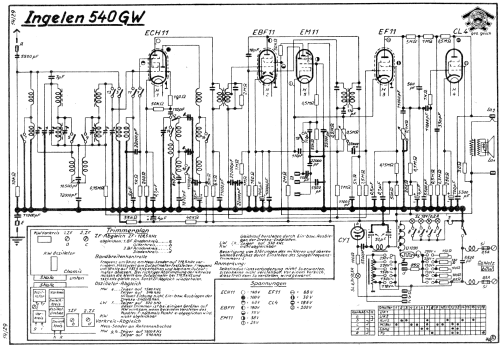

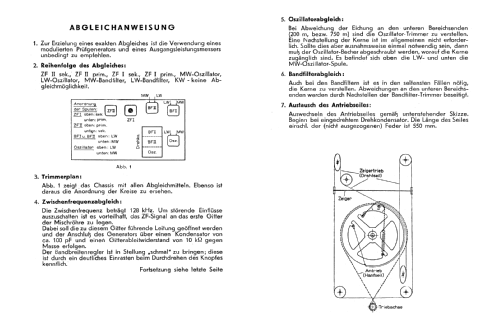

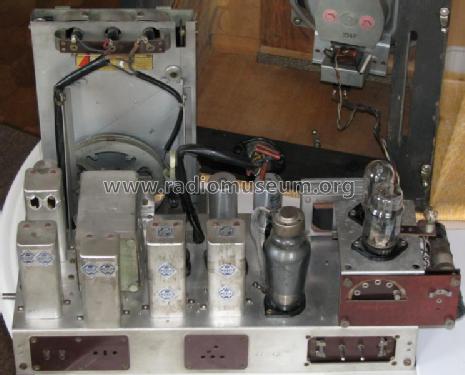

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 438 models, 385 with images and 318 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Ingelen,: 540GW mit Autotrafo
Threads: 2 | Posts: 4
Hits: 1188     Replies: 0
ingelen: Spannungswähler 220 oder 240 Volt?
Markus Philipp
15.May.14
  1

Ich bringe gerade meinen Ingelen 540GW in Bestzustand. Seitdem die Netzspannung auf 230 V gesetzt ist, stelle ich die Spannungswähler meiner Geräte auf 240 Volt ein. Der Ingelen 540GW bietet 220 V und 240 Volt an. Laut Schaltbild sind 220 und 250 Volt vorgesehen. Überprüfung des Heizstromes für die Röhren ergab:

Spannung gewählt: 240 Volt: Heizstrom: 180 mA; Spannung an EM11: 5,8 Volt

                            220 Volt:                 195 mA; Spannung an EM11: 6,4 Volt

Sollwerte:                            Heizstrom: 200 mA; Spannung an EM11: 6,3 Volt

Facit: Der Ingelen 540GW sollte bei 230 Volt Netzen mit der Einstellung 220 Volt betrieben werden, um die Röhren korrekt zu beheizen. Es wird an anderer Stelle gesagt, dass Unterheizen genauso schädlich ist wie überheizen.


Hits: 1736     Replies: 2
ingelen: Ersatz für elektrodyn. Lautsprecher im Ingelen 5
Klaus Unger
26.Jan.04
  1

Servus Gleichgesinnte

Ich habe vor einiger Zeit einen Ingelen 540GW erstanden bei dem aber leider der elektrdynamische Lautsprecher fehlt.

Nun möchte ich aber das Gerät prüfen, bin mir aber noch nicht sicher ob ich einfach einen normalen Lautsprecher verwenden kann. Laut meinen bisherigen Informationen wurden diese elektrodyn. LS mit ca. 60V Gleichspg. an der Spule versorgt. Die anderen beiden Anschlüsse bekamen das NF-Signal. Jedenfalls sind im 540GW, in der Nähe des LS, 4 lose Drähte, die ich noch ausmessen muss.

Könnte mir bei diesem Probelm jemand einen Tip geben?

Vielen Dank, Klaus Unger/Oberösterreich

Klaus Unger
26.Jan.04
  2

Ich habe mittlerweile einen Tip von Andri bekommen, den ich hier gleich eintragen möchte.

Hallo Klaus,

in der Regel wurde die Feldspule der elektrodynamischen Lautsprecher gleichzeitig als Siebdrossel fur den gleichgerichteten Strom verwendet, so auch im 540GW. Ich wurde wie folgt vorgehen:

1. Einen Widerstand von ca. 1Kilo-Ohm / 10 Watt anstelle der Feldspule, also zwischen die beiden Elkos 32 Mikrofarad schalten, wenn keine passende Siebdrossel vorhanden ist.

Wenn der Ausgansubertrager noch vorhanden ist, kann man daran direkt einen Lautsprecher mit 4 bis 8 Ohm anschlie?en. Wenn nicht, dann

2. Einen Ausgangsubertrager (Lautsprechertrafo) eines alten Rohrengerates mit der Primarseite (dunner Draht) an die anderen beiden Anschlusse, also zwischen Anode und Schirmgitter der Endpentode CL4

3. An die Sekundarseite des Ausgangsubertragers (dicker Draht) einen ublichen Lautsprecher mit 4 bis 8 Ohm Impedanz anschlie?en.

Dann sollte man das Radio ausprobieren konnen.

Jacob Roschy
27.Jan.04
  3

nur zum Prüfen des Gerätes könnten sie so vorgehen wie in dem Tip zuvor. Bei dem Ersatz der Feldspule durch einen Widerstand sollte dessen Wert so gewählt werden, dass die im Schaltbild genannte Anodenspannung von 246 V erreicht und möglichst nicht überschritten wird. Feldspulen haben oft einen Widerstandswert von 1,2 bis 1,5 kOhm. Ideal wäre daher als Ersatz ein 5...20 Watt, 1,5 kOhm- Drahtwiderstand mit Abgreifschelle. Mit dieser Schelle wird zuerst der volle Wert 1,5 kOhm eingestellt. Damit müsste das Radio schon spielen, wenn nicht, muss der Fehler gesucht und beseitigt werden. Wenn das Gerät nun richtig spielt, kann dann bei Empfang eines starken Senders die Schelle am Widerstand so verschoben werden, bis etwa die 246 V erreicht sind.

Da der Ausgansübertrager oft am Lautsprecher montiert ist, wird dieser vermutlich auch fehlen, daher müssen beide Teile ersetzt werden.

Der ideale Ersatz wäre, den Lautsprecher aus einem Ausschlachtgerät mitsamt dem zugehörigen Ausgangsübertrager zu übernehmen und in dieses Gerät einzubauen. Dann hat man auch die Gewähr, das Lautsprecher und Übertrager zueinander passen. Da die CL4 hier mit 246 V betrieben wird, lassen sich die Lautsprecher + Übertrager der meisten gängigen Endröhren verwenden, also solche, die zuvor für AL1...AL4, EL3, EL11, EL41, EL84, ECL11 oder EBL1 im Einsatz waren.

Falls der Ausgansübertrager doch noch vorhanden ist, sollte man nur Lautsprecher mit maximal 4 Ohm verwenden. Früher waren eher niedere Werte von 1,5...4 Ohm Impedanz üblich, so dass man bei 8 Ohm schon zu ungünstig liegt.

MfG JR
