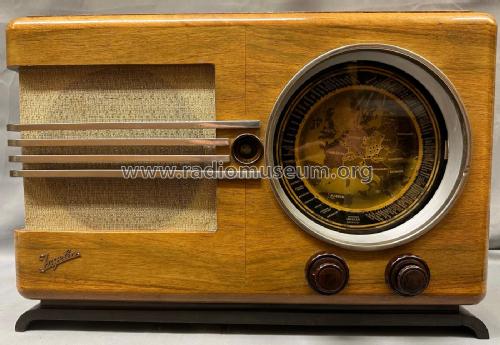

Ingelen,: Geographic 39A [Radio] ID = 73830 800x618
Select picture or schematic to display from thumbnails on the right and click for download.
For model Geographic 39A (39GW), Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien:
Ingelen Geographic 39A

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 CL4 CY1 EFM11 EUVI U1220-6_8-pin(P8A)
Main principle Super-Heterodyne (Super in general); ZF/IF 128,5 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-220 Volt
Loudspeaker Permanent or electro-dynamic (moving coil), system not known yet.
Power out
from Radiomuseum.org Model: Geographic 39A - Ingelen, Elektrotechnische
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 573 x 380 x 300 mm / 22.6 x 15 x 11.8 inch
Notes Autotrafo für Wechselstrombetrieb, keine Netztrennung !!
Net weight (2.2 lb = 1 kg) 17.3 kg / 38 lb 1.7 oz (38.106 lb)
Price in first year of sale 365.00 RM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 436 models, 382 with images and 317 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Ingelen,: Geographic 39A
Threads: 2 | Posts: 3
Hits: 1240     Replies: 1
ingelen: Ingelen Geographic 39A, Skalenkopie
Stefan Bauer
06.Nov.13
  1

Hallo,

kennt jemand eine Bezugsquelle für eine Farbkopie der Geographic-Skala und ist es überghaupt möglich, diese auszutauschen bzw. zu "überkleben".

Ich habe ein ansonsten sehr schönes Gerät erstanden, dessen Skala nicht mehr so ansehnlich ist und möchte hier vielleicht tätig werden. Allerdings habe ich noch nie an einer Geographic-Skala manipuliert und habe keine Erfahrungen.

Viele Dank im Voraus für etwaige Informationen

Stefan Bauer

Stefan Bauer
02.Dec.13
  2

Nachdem sich außer Herrn Heigl (vielen Dank nochmal für die Kopie der Farbskala) niemand mehr gemeldet hat, bin ich selbst tätig geworden und habe meine verwaschene Skala abfotografiert. Anschließend habe ich das Bild aufwendig in Photoshop retuschiert und aufgearbeitet. Das Ergebnis habe ich zum Modell hochgeladen. Verglichen mit dem Original, das alles andere als ansehnlich war, ist es meiner Meinung nach ganz gut gelungen, wobei Farbanpassungen und weitere Nachbearbeitung nicht ausgeschlossen sein wird.



Gruß

Stefan Bauer


Hits: 1742     Replies: 0
ingelen: 39A (39GW); Geographic
Konrad Birkner † 12.08.2014
12.Dec.03
  1

Geografisch stimmt zwar Österreich,aber politisch und wirtschaftlich war es Deutschland

(nach dem"Anschluss"),was auch auf der Skala ersichtlich ist.Diese "großdeutsche"Skala war

m.W.auch nicht farbig angeboten worden,nur in braun(sepia).Die vorhergehenden Modelle

aus Österreich hatten farbige Landkartenskalen.


Ingelen,: Geographic 39A
