Geographic US537A

Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1936/1937
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 9031
    • Brand: Elektrot.Fabrik Ludwig Neumann

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 128 kHz
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.

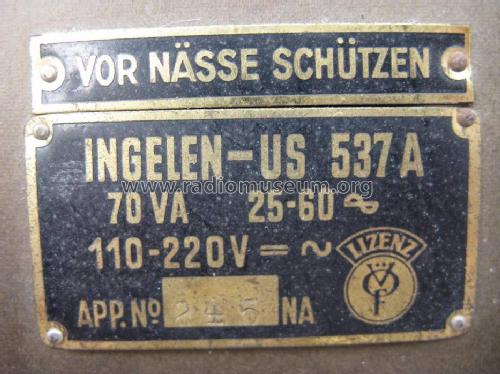

  • Power type and voltage
  • AC/DC-set / 110-240 Volt
  • Loudspeaker
  • Permanent or electro-dynamic (moving coil), system not known yet.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Geographic US537A - Ingelen, Elektrotechnische
  • Shape
  • Tablemodel, low profile (big size).
  • Notes
  •
  • Price in first year of sale
  • 628.00 öS
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Geographic is part of the collections of the following members.

 Forum

Forum contributions about this model: Ingelen,: Geographic US537A

Threads: 1 | Posts: 2

Ab 1936 baut Ingelen ein ganz ausserordentliches Chassis - bzw. eine ganz ausserordentliche Art der Stationsanzeige und nennt sie Geographic: Auf einer runden Landkarte von Europa mit ca. 20 cm Durchmesser sieht man durch einen Leuchtpunkt, wo sich die eingestellte Station befindet. Allerdings hat vor allem der Wellenplan von Kopenhagen (1950) diese Art Abgstimmungsanzeige unbrauchbar gemacht. In Österreich hat die Firma Ingelen die Ausführung Geographic auch nur bis zur Saison 1938/39 gebaut.

Das www.radiomuseum.org zeigt 16 verschiedene Modelle des Ingelen Geographic, wobei nicht alle Geographic von Ingelen stammen, doch wenn möglich auch bei Ingelen geführt sind. Dies, weil Sammler normalerweise nicht wissen, dass Ingelen auch Lizenzfabrikationen ermöglicht hat. Wahrscheinlich hat Ingelen lediglich die Skala als solche gefertigt, eveltuell auch die Chassis der Geographic dazu. Wer weiss mehr dazu?

Zu den Lizenzfabrikationen gehören z.B. der Capello-Milano Geographic, der VEF-Geographic. Dazu gab es Standmodelle und Tischmodelle, Kombinationen etc. Aber auch Handanfertigungen. In Dänemark gibt es die Anzeige rechteckig

Wichtig zu wissen ist für die Behandlung eines solchen Apparates, dass die 118 einzelnen, kompliziert ineinander verschlungenen Glas-Lichtleiter im Innern mit einem Leim (wahrscheinlich Schellack) versehen sind, der heute brüchig ist. Jede Art von Erschütterung kann den Zusammenhalt zerstören. Die komplizierte Zusammensetzung ist nur dann erfolgreich zu bewältigen, wenn man einen genauen bzw. systematischen Plan der Vorgehensweise besitzt - und ist dann auch sehr schwierig. Scheppert es beim langsamen Umdrehen des ganzen Chassis oder Apparates, dann heisst es wohl vom Kauf Abstand nehmen, wenn man einmal ein funktionierendes Gerät haben möchte. Vom Öffnen des Anzeigesystems ist dringend abzuraten. Trotzdem: Jemand hat das sicher schon in den Griff bekommen. Wer?

Wer hat einen solchen Plan und kann ihn uns zur Verfügung stellen? Wohl haben meine vier verschiednen Modelle das Problem nicht, doch würden wir diese Dokumentation gerne anderen zur Verfügung stellen. Wer kann uns weitere Modelle nennen? Wer will sich quasi als Typenspezialist für den Geographic oder die Firma Ingelen melden? Die Marke Ingelen ist übrigens ein Zusammenzug von Ing. Ludwig Neumann GmbH. Details siehe im Sachbuch «Radios von gestern», Seite 181.

Ernst Erb, 16.Aug.03
