Karat Wechselstrom

Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 147523) Radio

Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 1658225) Radio
Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 1533518) Radio Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 252640) Radio
Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 252641) Radio Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 252642) Radio
Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 1423242) Radio Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 1423243) Radio
Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 444315) Radio Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 169657) Radio
Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 619520) Radio Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 979683) Radio
Use red slider bar for more.
Karat Wechselstrom ; Kapsch & Söhne KS, (ID = 1533518) Radio

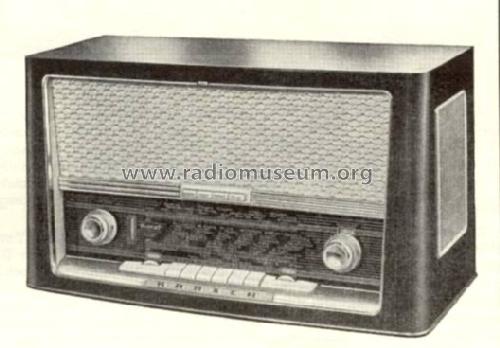

Kapsch & Söhne KS,: Karat Wechselstrom [Radio] ID = 1533518 933x665
Select picture or schematic to display from thumbnails on the right and click for download.
For model Karat Wechselstrom, Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien

Country:  Austria
Manufacturer / Brand:  Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM84 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 480/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Karat Wechselstrom - Kapsch & Söhne KS, Telephon-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 550 x 330 x 250 mm / 21.7 x 13 x 9.8 inch
Notes

Druckkammer-Hochtöner mit zwei Exponentional-Trichtern auf den Seiten

Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)
Price in first year of sale 2'365.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Museums Bote, Österr. (Heft 122/2004, S.6, Kurzbeschreibung)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
Here you find 606 models, 498 with images and 374 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Kapsch & Söhne KS,: Karat Wechselstrom
Threads: 1 | Posts: 3
Hits: 2042     Replies: 2
kapsch: Koppelkondensator
Mario Hofmann
12.Feb.14
  1

Guten Tag liebe Radiogemeinschaft,



Ich habe heute einen Kapsch Karat aus dem Gehäuse genommen, die wichtigsten Spannungen gemessen( Anodenstrom usw.. ) und festgestellt, alles im grünen Bereich. (soweit ich das als Laie beurteilen kann! )

Dann habe ich den Koppelkondensator zur EL84 gemessen und wie erwartet festgestellt 75 anstatt 50nF und hochohmig ca. 13 Megaohm. Beim Messen wunderte ich mich, aha ein Kondensator mir 3 Anschlüssen, ein Blick auf den Schaltplan und die Verwirrung war pefekt.

Nun meine  Fragen:

Warum sind im Schaltplan zwei  Kondensatoren eingezeichnet? Am Kondensator im Gerät ist nur ein Wert aufgedruckt 0,05µF 500V!

 Was bedeudet die Bezeichnung am Schaltplan neben dem besagten Koppelkondensator

 50 nf + 35 = 65 pf (kann man am Schaltplan schlecht lesen)

Mit welchen Wert muss ich den Kondensator nun ersetzen, und wieder gegen Masse abschirmen?

Warum sind überhaupt einige Kondensatoren  gegen Masse geschirmt ?



Ich hoffe ihr könnt mir weiterhelfen, um etwas Licht ins Dunkel zu bringen!



                              Lg,Mario

Dietrich Grötzer
12.Feb.14
  2

Hallo Herr Hofmann.

Es handelt sich hier um einen Doppelkondensator mit gemeinsamen Anschluss Anode EABC80.

Der Kondensator mit 50nF geht an g1 der EL84, der zweite Kondensator mit 35 - 65 pF an Masse.

Sie können diesen Kondensator durch zwei Einzelkondensatoren ersetzen. Einmal 50 (47) nF an g1 der EL84, den zweiten Kondensator von 35 - 65 pF durch 47pF ersetzen und an Masse legen. Bitte auf die Spannungsfestigkeit achten, mind. 500 V=

Im Schaltplan ist dies gut ersichtlich.

MfG D. Grötzer

Mario Hofmann
13.Feb.14
  3

Hallo Herr Grötzer,



Herzlichen Dank, für die rasche Antwort.

                               Lg,Mario


Kapsch & Söhne KS,: Karat Wechselstrom
End of forum contributions about this model
