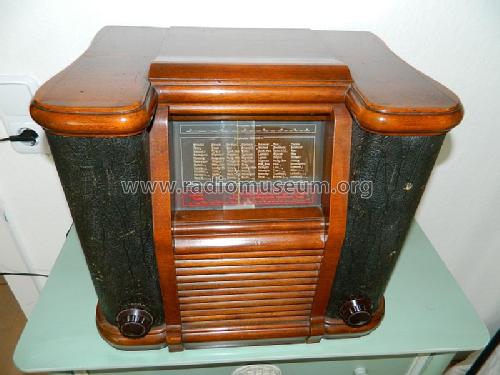

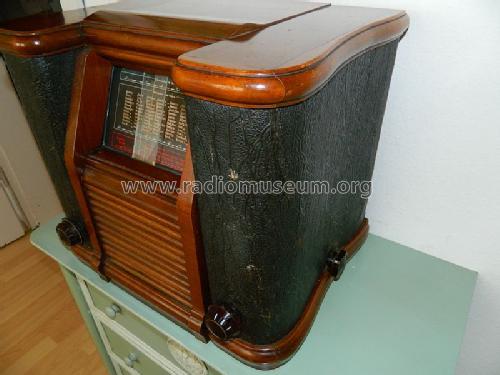

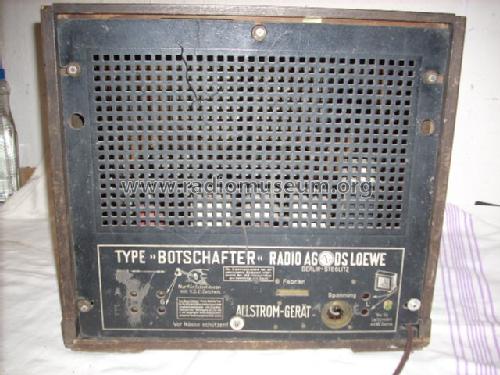

For model Botschafter GW, Loewe-(Opta); Deutschland

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1934/1935 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: WG36 WG35 U936 optional 26NG
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Botschafter GW - Loewe-Opta; Deutschland
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 420 x 370 x 340 mm / 16.5 x 14.6 x 13.4 inch
Notes

and.Sch.ab 3501,6500,8501

Holzgehäuse oder Lederausführung.

Net weight (2.2 lb = 1 kg) 13.6 kg / 29 lb 15.3 oz (29.956 lb)
Price in first year of sale 285.00 RM
Collectors' prices
Source of data Radio-Katalog Fricke 1934/35 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + Schenk
Mentioned in Radio Nostalgie
Literature/Schematics (1) Radio-Katalog, Mix & Genest Hansawerke, 1935
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Loewe-(Opta); Deutschland
Here you find 1566 models, 1294 with images and 1146 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Loewe-Opta;: Botschafter GW
Threads: 3 | Posts: 6
Hits: 1203     Replies: 0
loewe-opta: GW; Botschafter
Hans Jürgen Heider
20.Nov.08
  1

Hallo, hier gibt es gemäß Radio WEB Berlin C25 drei Modelle Nr. 3348, 3349, 3350 als Gleichstrom 100 bis 230 V Röhre WG 56 und WG 35, Wechselstrom 100 bis 230 V (WG 36 und WG35 + 26NG) und eine umschaltbare Allstrom-Ausführung.

mfg hjheider




Hits: 1643     Replies: 3
loewe-opta: GW; Botschafter
Markus Weiss
02.Nov.07
  1

Hallo,

Ich suche für das Gerät eine Abgleichanleitung.



MFG

Markus Weiß

Markus Weiss
14.Nov.07
  2

Hallo,

Ich  suche immer noch eine Abgleichanleitung.

Aber eine ganz wichtige frage habe ich noch und zwar auf welche ZF muß abgeglichen werden? Denn in jedem von den Schaltbildern steht was anderes drin!

MFG

Markus Weiß



Rüdiger Walz
15.Nov.07
  3

Hallo Herr Weiss,

die Abgleichanleitung wurde hochgeladen. Die Zf Kreise entsprechen dem Patrizier GW. Die Anordnung der Oszillator- und Vorkreise ist im Bild oben angegeben. Achtung, entgegen der Angabe in der Zeichnung ist die Zf des Botschafter 440 kHz. Die Eisenplättchen in den Zf-Kreisen haben im Innern eine Kontermutter. Loewe empfahl einen Spezialsechskantschlüssel durch den man im Innern einen Schraubendreher für die Konterschraube führen konnte.

Rüdiger Walz

Wolfgang Holtmann
16.Nov.07
  4

Hallo Herr Weiß und Herr Walz

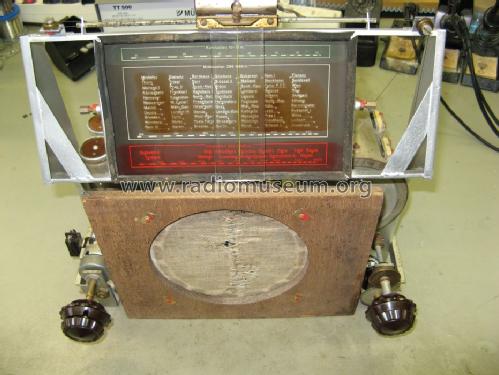

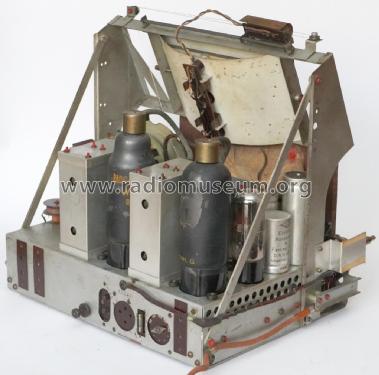

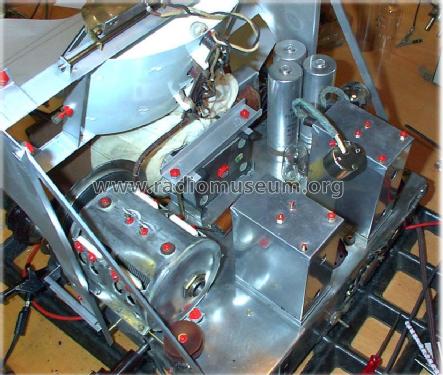

Da Herr Weiß mich schon früher per E-mail um Rat in dieser Sache fragte, habe ich ein Foto der Chassisunterseite seines Gerätes (SN 3116) zur Verfügung. Siehe Anlage.

Mal abgesehen vom ZF-Abgleich, mit den verwirrenden unterschiedlichen Frequenzangaben, sehe ich im durch Herrn Walz eingebrachten Abgleichplan (Quelle „Empfänger Vademecum“, Schenk) noch einige Diskrepanzen. Das betrifft den Vorkreis- und AVR-Kreis Abgleich.



Da fehlen in der Beschreibung (aber auch im Schaltbild) zum „Botschafter-GW“ die Abgleichtrimmer parallel zum Drehko. Dann wird mit Punkt 3 (= MW-Spule) der Vorkreisabgleich auf 1300 kHz –also bei fast herausgedrehtem Rotor- beschrieben. Wir alle wissen, dass dazu der Paralleltrimmer dient und die MW-Spule (Punkt 3) auf den tieferen Frequenzen (bei ca. 550 kHz) abgeglichen wird.
Zum Oszillator kann ich im Moment nichts sagen. Vielleicht kann Herr Weiß -nach Fertigstellung der Restauration- genaueres mitteilen.



ZF-Rückkopplung ?

Nach Studium der 5 (!) unterschiedlichen Schaltungsvarianten –inklusive der Umbauanleitung- kann ich in den Schaltbildern keine Zurückkopplung der ZF erkennen! Daher macht mich der Hinweis: „Punkt 4: anziehen bis kurz vor Schwingeinsatz“ stutzig.

Gibt es da vielleicht unvermeidbare magnetische oder kapazitive Rückwirkungen?



Bis SN 8500

Meine Erklärung der Funktion der letzten ZF-Stufe:

Die Tetrode der WG35 ist als Audion (Gittergleichrichter) geschaltet, mit Auskopplung der NF an der Anode. Dort sehen wir auch einen Zusatzkreis (gesondert geschirmt unterhalb angebracht), an dem die ZF-Spannung verstärkt der Diodenstrecke angeboten wird. Diese dient nur (!) zur Erzeugung der Regelspannung (AVR). Logischerweise muss dieser Kreis mit Trimmer 4 nicht auf maximale Lautstärke, sondern auf maximale neg. Regelspannung abgeglichen werden.

Am Rande: In Stellung TA dient diese Stufe als NF-Verstärker.



Ab SN 8501

Das Schaltungskonzept  wurde grundlegend geändert: Die ZF-Gleichrichtung und Gewinnung der Regelspannung wurde der Diodenstrecke in der WG35 übertragen. Damit wurde das Problem des begrenzten Arbeitsbereiches einer Audionschaltung umgangen. Die Tetrode funktioniert jetzt als reine NF-Verstärkerstufe. Ob sich das mit der angeblichen Regelcharakteristik derselben verträgt, lasse ich mal dahingestellt.

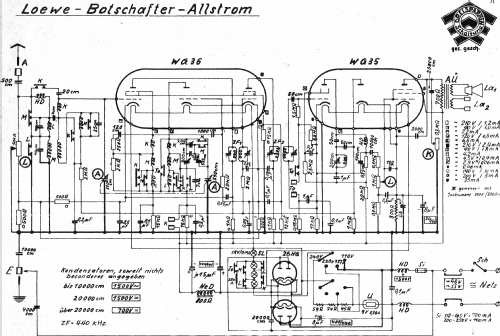

Botschafter „Umbau“

Obige Schaltungsumstellung ist –mit kleinen Abweichungen- auch für den Botschafter-Umbau von Gültigkeit. Laut Schaltbild geht man von der ersten Serie (bis SN 3300) aus. Das erkennt man an der (später fallengelassenen) Abschaltung des Lade- und Siebelkos bei Gleichstrombetrieb. Allerdings wird nun der Netzgleichrichter nicht mehr umgangen.



Welche ZF ?

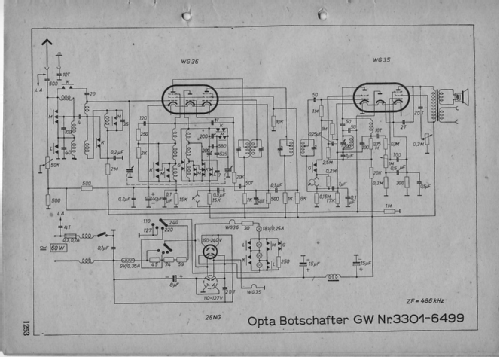

Hier ist die Verwirrung groß, wie ich schon zu Anfang sagte. Die verschiedenen Schaltbilder geben an:



Bis SN 3300 ------------------------ 468 kHz

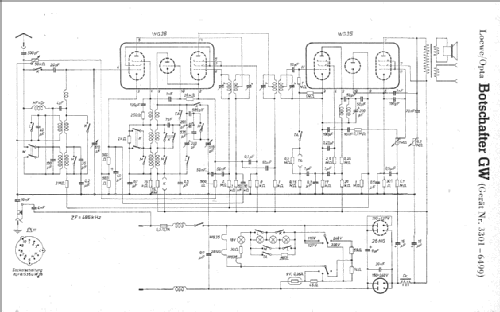

Von SN 3301 bis 6499 ---------- 486 kHz

Von SN 6500 bis 8500 ---------- 486 kHz

Ab SN 8501 ------------------------- 440 kHz

Umbau -------------------------------- 458 kHz (die 5 könnte auch eine 6 sein, schwer zu lesen)



Ich kann dazu nur sagen, was allgemein bekannt ist: bei der Festlegung der ZF ist und war auch immer mit der Frequenzbelegung in der Region des Empfangsstandortes Rechnung zu tragen.


Beispiel Sender Luxemburg auf 232 kHz (Luzerner Plan). Die Oberwelle von 464 kHz kommt sehr nahe an die ZF von 468 kHz, was zu unschönen Pfeifstörungen im West- Südwestdeutschen Raum führt(e). Fehlt dann noch ein ZF-Saugkreis, wie beim Loewe Botschafter, ist die Situation noch schlechter. Daher sieht man manchmal unterschiedliche Zwischenfrequenzen für einen Gerätetyp angegeben.

MfG

Attachments


Hits: 1423     Replies: 0
loewe-opta: GW; Botschafter
Rüdiger Walz
01.Feb.04
  1

Achtung, die Schaltbilder aus Lange Nowisch enthalten zum Botschafter GW ab Nr. 8501 folgenden Fehler:

Die Bezeichnung der Gleichrichterfassungen 160-240V und 110-150V sind vertauscht.


Loewe-Opta;: Botschafter GW
End of forum contributions about this model
