• Pays
• Allemagne

• Fabricant / Marque
• Loewe-(Opta); Deutschland

• Année
• 1941/1942

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 2661

• • alternative name: Löwe Radio

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• ECH3 EF9 EBL1 AZ1

• Principe général
• Super hétérodyne (en général); FI/IF 128 kHz

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org

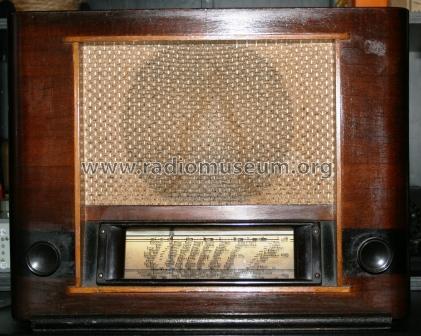

• Modèle: Löwe-Opta 1965W - Loewe-Opta; Deutschland

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 490 x 360 x 250 mm / 19.3 x 14.2 x 9.8 inch

• Remarques

• Ch= Philips 655A. Sogenanntes Verlagerungsgerät, gefertigt von Philips - Eindhoven (NL).

  Die Bezeichnung "Löwe-Opta" wird in diesem Fall ausdrücklich genannt, weil die Firma von 1941-1942 den Namen "Löwe Radio" trug (siehe Firmengeschichte und Rückwand des Gerätes).

• Poids net
• 9.4 kg / 20 lb 11.3 oz (20.705 lb)

• Source
• Radiokatalog Band 1, Ernst Erb

• Source du schéma
• Lange+Schenk+FS-Röhrenbestückung

• Littérature
• Funkgeschichte der GFGF (Nr. 234, 235, 236 (2017))

• Index des illustrations
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 1623 modèles d'appareils, 1364 avec des images et 1179 avec des schémas.
  Tous les appareils de Loewe-(Opta); Deutschland
