Opta "Schlittschuh" 537W

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 1077772) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338070) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338071) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338072) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338073) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338074) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338075) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338077) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338060) Radio

Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2338061) Radio
Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2445210) Radio Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 56283) Radio
Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 4048) Radio Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 4049) Radio
Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 4050) Radio Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 292425) Radio
Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 363278) Radio Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 907235) Radio
Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 1385174) Radio Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 1385175) Radio
Use red slider bar for more.
Opta 'Schlittschuh' 537W; Loewe-Opta; (ID = 2445210) Radio
Loewe-Opta;: Opta "Schlittschuh" 537W [Radio] ID = 2445210 1400x1029
Select picture or schematic to display from thumbnails on the right and click for download.
For model Opta "Schlittschuh" 537W, Loewe-(Opta); Deutschland:

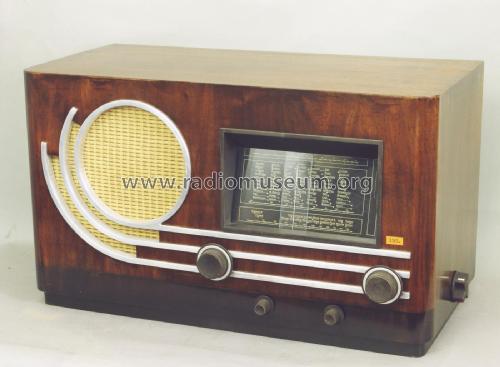

Schallwandstoff vermutlich nicht original.

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1936/1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 4M1 or AK2 4H2 or AF3 4V1 or ABC1 4E1 or AL4 140NG or AZ1
Main principle Super-Heterodyne (Super in general); ZF/IF 440 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Opta "Schlittschuh" 537W - Loewe-Opta; Deutschland
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 625 x 354 x 305 mm / 24.6 x 13.9 x 12 inch
Notes Das Loewe-Opta Modell 537 bekam den Kosenamen "Schlittschuh" wegen der Form der Zierleisten. Es gibt den "Schlittschuh" als Wechselstrom- und als Allstromvariante. Loewe verwendet bei der Allstromvariante besondere eigene Mehrfachröhren. Bei der Wechselstromausführung kann man die Originalbestückung durch normale A-Röhren ersetzen. Die ZF-Bandbreite ist schaltbar. Beim Loewe Modell 838 von 1937 gibt es eine noch ausgefallenere Gehäuseform, wobei dort die Rundung für den Lautsprecher direkt durch das Gehäuse gebildet ist.
Net weight (2.2 lb = 1 kg) 20.8 kg / 45 lb 13 oz (45.815 lb)
Price in first year of sale 308.00 RM
Collectors' prices
Source of data Radio-Zentrale Prohaska 1936/37 / Radiokatalog Band 1, Ernst Erb

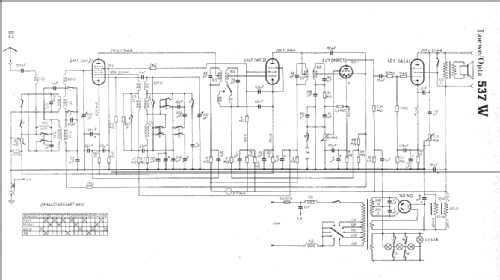

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
