Ortsempfänger OE333 Steglitz

Ortsempfänger OE333; Loewe-Opta; (ID = 175782) Radio

Ortsempfänger OE333; Loewe-Opta; (ID = 1378735) Radio

Ortsempfänger OE333; Loewe-Opta; (ID = 267836) Radio

Ortsempfänger OE333; Loewe-Opta; (ID = 463181) Radio

Ortsempfänger OE333; Loewe-Opta; (ID = 463182) Radio

Ortsempfänger OE333; Loewe-Opta; (ID = 463183) Radio

Ortsempfänger OE333; Loewe-Opta; (ID = 463184) Radio
Ortsempfänger OE333; Loewe-Opta; (ID = 2051836) Radio Ortsempfänger OE333; Loewe-Opta; (ID = 2217942) Radio
Ortsempfänger OE333; Loewe-Opta; (ID = 2217943) Radio Ortsempfänger OE333; Loewe-Opta; (ID = 2217944) Radio
Ortsempfänger OE333; Loewe-Opta; (ID = 696555) Radio Ortsempfänger OE333; Loewe-Opta; (ID = 431012) Radio
Ortsempfänger OE333; Loewe-Opta; (ID = 64051) Radio Ortsempfänger OE333; Loewe-Opta; (ID = 350) Radio
Ortsempfänger OE333; Loewe-Opta; (ID = 3701) Radio Ortsempfänger OE333; Loewe-Opta; (ID = 3702) Radio
Use red slider bar for more.
Ortsempfänger OE333; Loewe-Opta; (ID = 2051836) Radio
Loewe-Opta;: Ortsempfänger OE333 [Radio] ID = 2051836 1400x1050

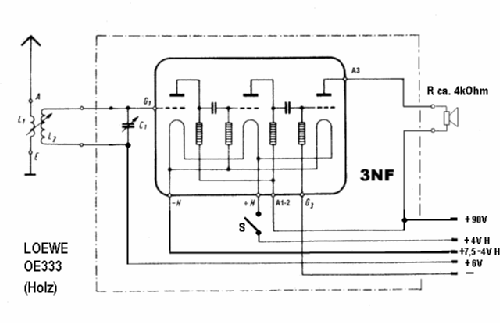

Select picture or schematic to display from thumbnails on the right and click for download.
For model Ortsempfänger OE333 Steglitz, Loewe-(Opta); Deutschland

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1927–1931 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 1: 3NF
Main principle TRF without regeneration; 2 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 4 & 90 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Ortsempfänger OE333 [Steglitz] - Loewe-Opta; Deutschland

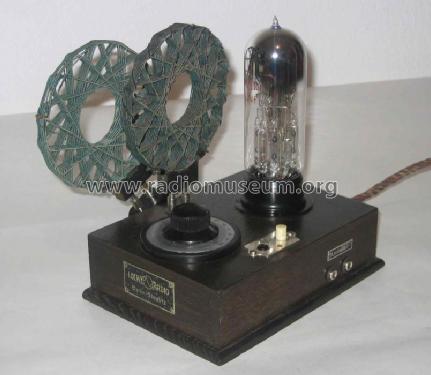

Material Wooden case, TUBES VISIBLE.
Dimensions (WHD) 130 x 180 x 60 mm / 5.1 x 7.1 x 2.4 inch
Notes Wird in einem Katalog fälschlich als OE533 erwähnt.
Price in first year of sale 40.00 RM !
Collectors' prices
Source of data Vox-Haus, Katalog 1926/1927 / Radiokatalog Band 1, Ernst Erb
Mentioned in Katalog Radio-Zentrale Prohaska 1930/31 (dick)
Literature/Schematics (1) Radio-Diehr, Berlin, 1928/1929
Picture reference Eine Abbildung findet sich im Doppelband "Radio von gestern"


All listed radios etc. from Loewe-(Opta); Deutschland
Here you find 1563 models, 1289 with images and 1144 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Loewe-Opta;: Ortsempfänger OE333
Threads: 2 | Posts: 6
Hits: 2153     Replies: 3
loewe-opta: OE333; Ortsempfänger
Günter Möckel
28.Mar.14
  1

Liebe Mitglieder, 1. Wie kann man den Scalenknopf ohne Beschädigung vom Gerät entfernen? 2. Hat jemand einen Bauplan für eine Netzanode? MfG

Dietmar Rudolph
28.Mar.14
  2

Über "Search" leicht zu finden: Loewe Netzanode

MfG DR

Günter Möckel
29.Mar.14
  3

Vielen Dank.

Rüdiger Walz
30.Mar.14
  4

Antwort zu Frage 1 :

Leider garnicht.

Skalenknopf und Achse sind fest miteinander verschweißt. Der Knopf wurde vermutlich in der Form gleich um die Achse gepreßt. Ich hielt einmal den Knopf mit Achse aus einer Bastelkiste in der Hand. Die Achse ist mit den Kondensatorplatten verlötet. Man müßte also den ganzen Kondensator zerlegen.

Ich selbst stand noch nicht vor diesem Problem, aber man findet immer wieder OE333, wo die Skala erneuert werden mußte. Meist behelfen sich die Sammler mit einem Schlitz in der dann unter den Knopf geschobenen Nachbildung.

Rüdiger Walz






Hits: 1981     Replies: 1
loewe-opta: OE333 (OE 333); Ortsempfänger
Andreas Schmack
06.Mar.10
  1

Als Info für alle Interessierten:
Da ich bisher nirgends Informationen zum Drehkondensator gefunden habe, habe ich mein Gerät kurzerhand aufgeschraubt und nachgemessen. Der Hub beträgt ca. 630pF (ohne Röhre und Spulen).


Zur Messung:
Ich habe mein C-Messgerät an die Anschlussdrähte des Cs angeklemmt und bei komplett herausgedrehten Platten genullt. Anschließend habe ich die Platten komplett eingedreht. Die maximale Kapazität lag dann bei knapp 630 pF.


Konrad Birkner † 12.08.2014
08.Mar.10
  2

Hallo,

der Wert von 630 pF kommt mir sehr hoch vor. Eigene Messungen an einem Gerät der ersten Serie (Friedenau) ergaben  andere Werte. Siehe hier.


Loewe-Opta;: Ortsempfänger OE333
