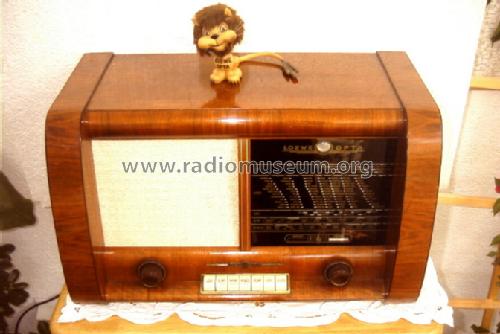

Rheingold 53 3953W-S

Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 30750) Radio
Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 947417) Radio Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 237353) Radio
Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1850851) Radio Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1850847) Radio
Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1850849) Radio Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1850848) Radio
Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1850854) Radio Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1850855) Radio
Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1809840) Radio Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 1803092) Radio
Use red slider bar for more.
Rheingold 53 3953W-S; Opta-Spezial siehe (ID = 947417) Radio
Opta-Spezial siehe: Rheingold 53 3953W-S [Radio] ID = 947417 923x607
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rheingold 53 3953W-S, Opta-(Spezial) (siehe auch Loewe-Opta)

Country:  Germany
Manufacturer / Brand:  Opta-(Spezial) (siehe auch Loewe-Opta)
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: EF42 EC92 ECH81 EF41 EM34 EF41 EABC80 EL41 EL41
Main principle Super-Heterodyne (Super in general); ZF/IF 473/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
Power out
from Radiomuseum.org Model: Rheingold 53 3953W-S - Opta-Spezial siehe auch Loewe-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 370 x 330 mm / 24.4 x 14.6 x 13 inch
Notes
Net weight (2.2 lb = 1 kg) 17 kg / 37 lb 7.1 oz (37.445 lb)
Price in first year of sale 449.00 DM
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Opta-(Spezial) (siehe auch Loewe-Opta)
Here you find 49 models, 43 with images and 26 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Opta-Spezial siehe: Rheingold 53 3953W-S
Threads: 1 | Posts: 3
Hits: 1644     Replies: 2
opta: 3953W-S (3953 W-S); Rheingold
Michael John
25.Sep.09
  1

Hallo,

zur Zeit wird bei einem Internet-Auktionshaus ein solches Gerät angeboten. Dort hat das Radio laut Rückwand noch einen Anschluß für eine Fernbedienung (Bild hier bei RM.org von der Rückwand ist falsch und gehört zum normalen W-Gerät).

Wer weiss nun, welche Fernbedienung man an das Gerät anschließen kann und welche funktion diese hat?

Beste Grüße

MiJo

Hans M. Knoll
25.Sep.09
  2

Hallo Herr John.

In der Saison 1952/53 hatten 5 Modelle bei Loewe einen Anschluss fuer eine Fernbedienung.

z.B. hier


Aus dem Katalog #3 von 1952/53 und dem Schaltbild des Typs den Sie ansprechen, geht hervor: man konnte man die Geraete ein- und ausschalten, dazu die Lautstaerke regeln. Das wurde niederohmig in der Lautsprecherleitung gemacht. Ohne FB, muss ein Blindstecker eingesetzt sein.

knoll


Michael John
02.Oct.09
  3

Hallo Herr Knoll,

danke für Ihre schnelle und informative Antwort. Mich würde allerdings noch eine Abbildung einer solchen FB interessieren. Leider verfüge ich nicht über die von Ihnen genannte Literatur.

Ebenso würde mich eine Fernbedienung des Blaupunkt 8W78 interessieren. Dieses Gerät ist in meinem Besitz und ich habe letztens erst diese technische Raffinesse auf der Rückwand des Radios gesehen.

Danke und herzliche Grüße

MiJo


Opta-Spezial siehe: Rheingold 53 3953W-S
