Volksempfänger VE301Wn

Volksempfänger VE301Wn; Mende - Radio H. (ID = 1211854) Radio
Volksempfänger VE301Wn; Mende - Radio H. (ID = 2496768) Radio Volksempfänger VE301Wn; Mende - Radio H. (ID = 2496770) Radio
Volksempfänger VE301Wn; Mende - Radio H. (ID = 2496769) Radio Volksempfänger VE301Wn; Mende - Radio H. (ID = 2492472) Radio
Volksempfänger VE301Wn; Mende - Radio H. (ID = 67483) Radio Volksempfänger VE301Wn; Mende - Radio H. (ID = 67484) Radio
Volksempfänger VE301Wn; Mende - Radio H. (ID = 2361500) Radio Volksempfänger VE301Wn; Mende - Radio H. (ID = 2361501) Radio
Volksempfänger VE301Wn; Mende - Radio H. (ID = 1345143) Radio Volksempfänger VE301Wn; Mende - Radio H. (ID = 1345145) Radio
Use red slider bar for more.
Volksempfänger VE301Wn; Mende - Radio H. (ID = 2496768) Radio
Mende - Radio H.: Volksempfänger VE301Wn [Radio] ID = 2496768 640x853

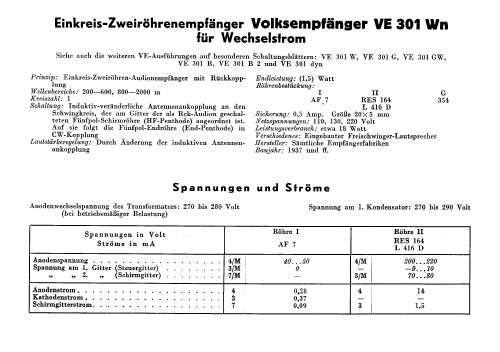

Select picture or schematic to display from thumbnails on the right and click for download.
For model Volksempfänger VE301Wn, Mende - Radio H. Mende & Co. GmbH, Dresden

Country:  Germany
Manufacturer / Brand:  Mende - Radio H. Mende & Co. GmbH, Dresden
Brand

System Günther
Year: 1937 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: AF7 RES164 RGN354
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220 Volt
Loudspeaker Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931). / Ø 24 cm = 9.4 inch
Power out
from Radiomuseum.org Model: Volksempfänger VE301Wn - Mende - Radio H. Mende & Co.
Material Bakelite case

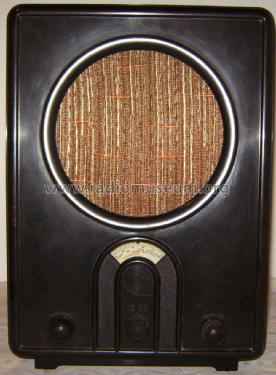

Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 280 x 390 x 158 mm / 11 x 15.4 x 6.2 inch
Notes Der VE301Wn bekam verbesserte Empfangseigenschaften durch Pentodenaudion. Schwenkspule zur Antennenkopplung ersetzt die 7fach angezapfte Käfigspule. Deshalb hat der VE301Wn keine linksseitige Bucht für die vielen Antennenbuchsen. Die Skala erhielt Stationsnamen.
Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
Eine Auflistung aller deutschen Hersteller ist hier zu finden.
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.



All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Here you find 308 models, 278 with images and 201 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Mende - Radio H.: Volksempfänger VE301Wn
Threads: 1 | Posts: 1
Hits: 485     Replies: 0
mende: VE 301Wn Reichs-Rundfunk-Bauteile
Manfred Rathgeb
04.Mar.20
  1

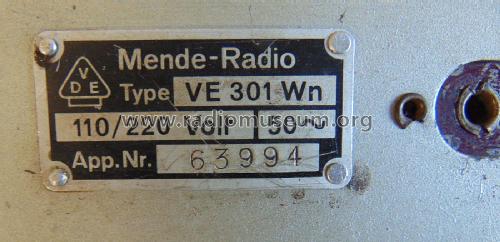

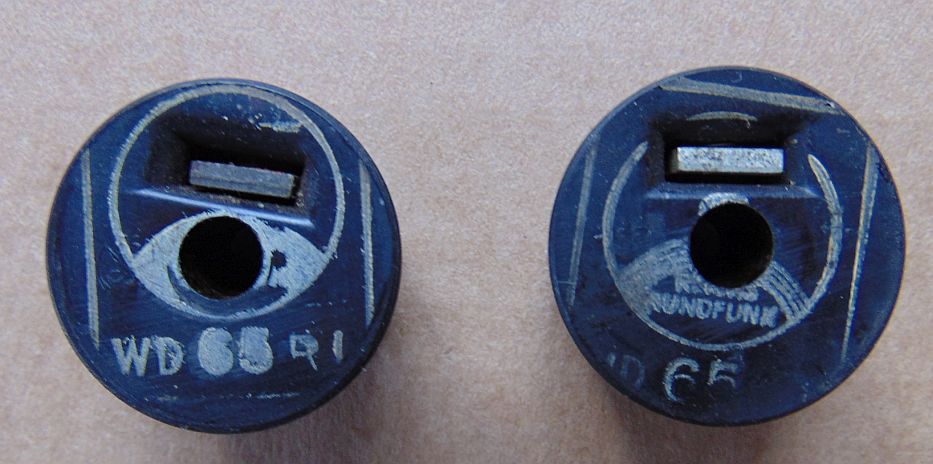

Bei meinem Mende VE 301 Wn mit der Fertigungsnummer 63 994 ist auf dem Rückkopplungskondensator, einem Knopf und den Fassungen der Stiftröhren ein Stempel / Aufdruck mit der Bezeichnung "Reichs-Rundfunk" sowie mit unterschiedlichen Zahlen erkennbar, teilweise ist das Hakenkreuz sichtbar. Bei einem anderen Knopf begegnet uns der Greifvogel. Siehe meine Bilder. Im Forum fand ich dazu nichts Passendes, insbesondere nicht unter dem Suchbegriff Reichsrundfunk. Wahrscheinlich handelt es sich um eine rechtliche Schutzmaßnahme, ähnlich wie bei dem auf den Röhren angebrachten Hinweis der Verwendung nur für den VE. Die Bauteile, die ja bei anderen Geräten problemlos eingesetzt werden konnten, wurden offenbar zu einem herabgesetzten Preis vom Hersteller/Händler geliefert und waren daher nur für die Gemeinschaftsprodukte (und ihre Propagnda) bestimmt. Die Kennzeichnung war natürlich mit Kosten verbunden, so konnte aber der Mißbrauch eher bewiesen werden.

Attachments


Mende - Radio H.: Volksempfänger VE301Wn
